Tasarım dünyasında çok yaygın ve bir o kadar tehlikeli bir efsane vardır: "3D yazıcı her şeyi basabilir."
Bilgisayar ekranında (CAD) yerçekimi yoktur; havada serbest duran bir vidayı veya kağıt inceliğindeki bir duvarı çizmek oldukça kolaydır. Ancak o tasarım .STL dosyasına dönüşüp bir FDM (Eriyik yığma) veya SLA (Reçine) yazıcısının operasyon tablasına düştüğünde işler değişir. 3D baskı yerçekimi, termal büzülme ve sıvı mekaniği ile saniye saniye savaşan bir kimyasal "inşaat" sürecidir. Eğer parçanız 3D Baskı DFM (Üretilebilirlik) kurallarına uymuyorsa, makineden çıkan şey mükemmel bir prototip değil, çökmüş sıcak bir plastik yığını olacaktır.
İşte en kritik 3 Katmanlı İmalat kuralı:

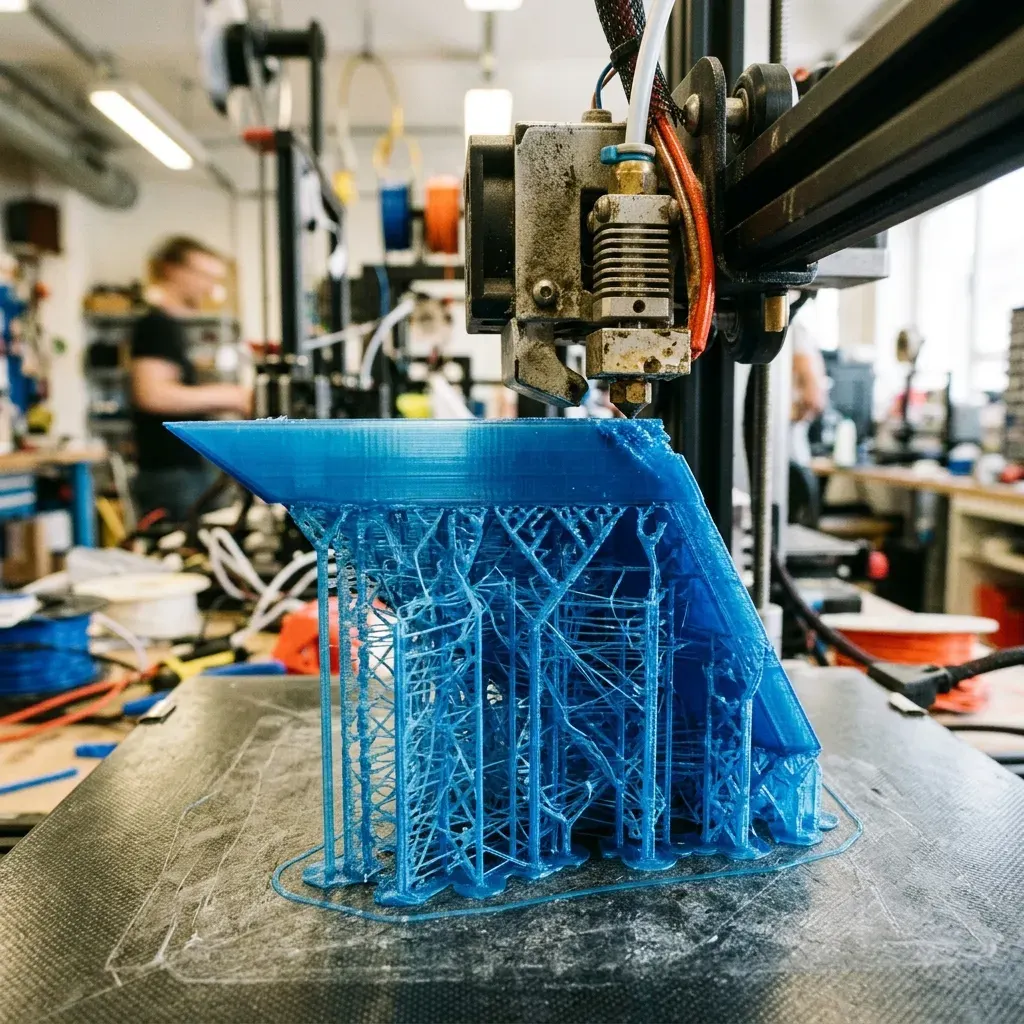

Yerçekimine Karşı Koymak: "45 Derece" ve Destekler (Supports)
3D baskıda memeden (nozzle) akan eriyik plastiğin havada asılı kalması imkansızdır. Altında bir önceki katman yoksa malzeme yerçekimine yenik düşer ve aşağı akar. Eğer tasarımınızda yatayla yaptığı açı 45° dereceden daha az olan çıkıntılar (overhangs) varsa, yazılım o boşluğu doldurmak için parçanın altına ince "iskeleler", yani Destek Yapıları (Supports) inşa eder.
DFM Maliyeti: Destek demek israf demektir. O iskeleler parçadan söküldüğünde arkalarında çirkin, pürüzlü kırılma izleri bırakır ve ciddi bir zımparalama işçiliği doğurur. Mükemmel bir 3D tasarımcı, parçanın alt kısımlarına radyüs veya keskin açılar yerine yumuşak "45 derecelik pahlar (chamfer)" atarak destek ihtiyacını sıfırlayan mühendistir.

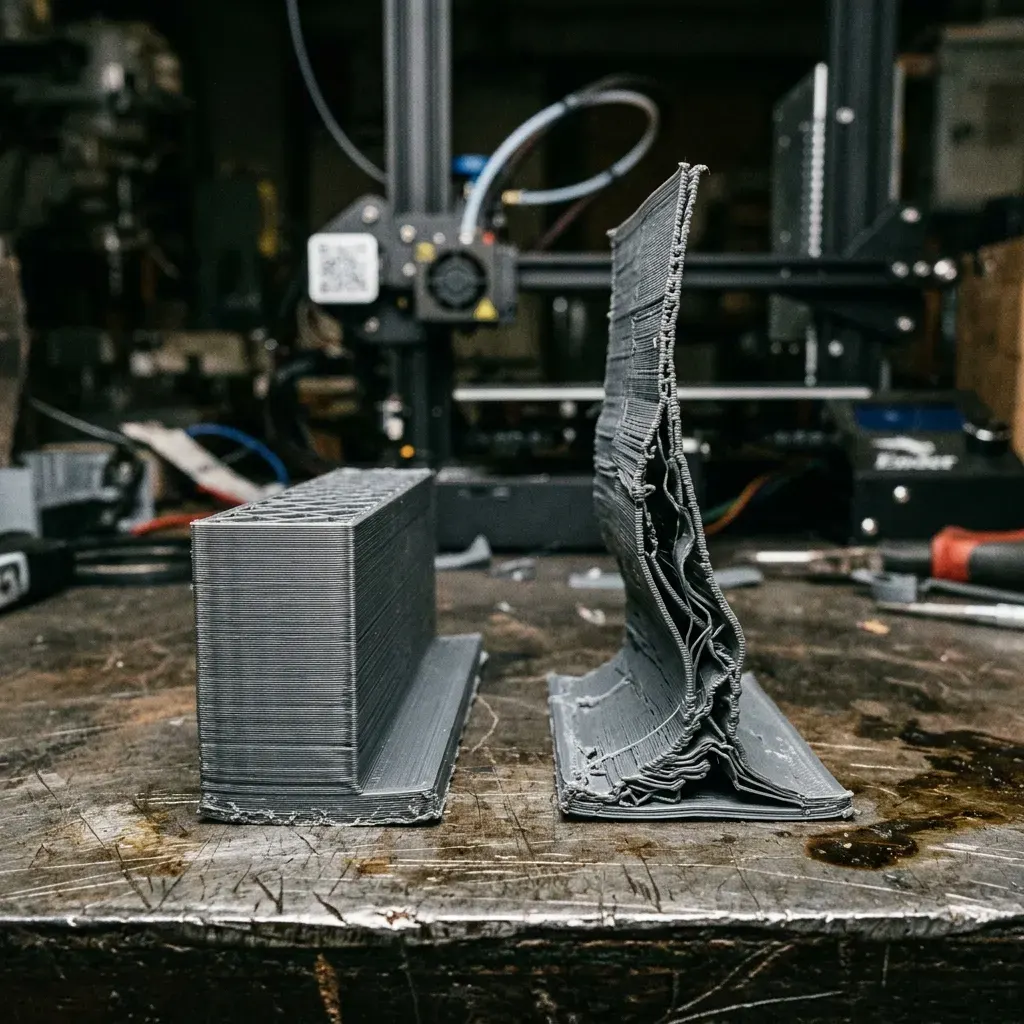

Isı ve Büzülme Zafiyeti: Minimum Duvar Kalınlığı (Wall Thickness)
Plastik soğudukça büzülür. Eğer tasarımınızda yüksekliği fazla, ancak et kalınlığı çok ince (örneğin 0.5 mm) bir duvar varsa felaket yakındır. Sıcak plastik ince duvarın üzerine üst üste yığılırken duvar ısıyı atamaz, kendi ağırlığını taşıyamaz ve o incecik levha sağa sola kıvrılarak dalgalanır (warping/çökme).
Kural: FDM (Filaman) teknolojisinde hiçbir duvar 1.2 milimetreden ince tasarlanmamalıdır (Nozül çapının en az 3 katı). Daha hassas olan SLA takı/reçine yazıcılarında bile yapısal bütünlüğün bozulmaması için 0.8 mm kritik kırmızı çizgidir.

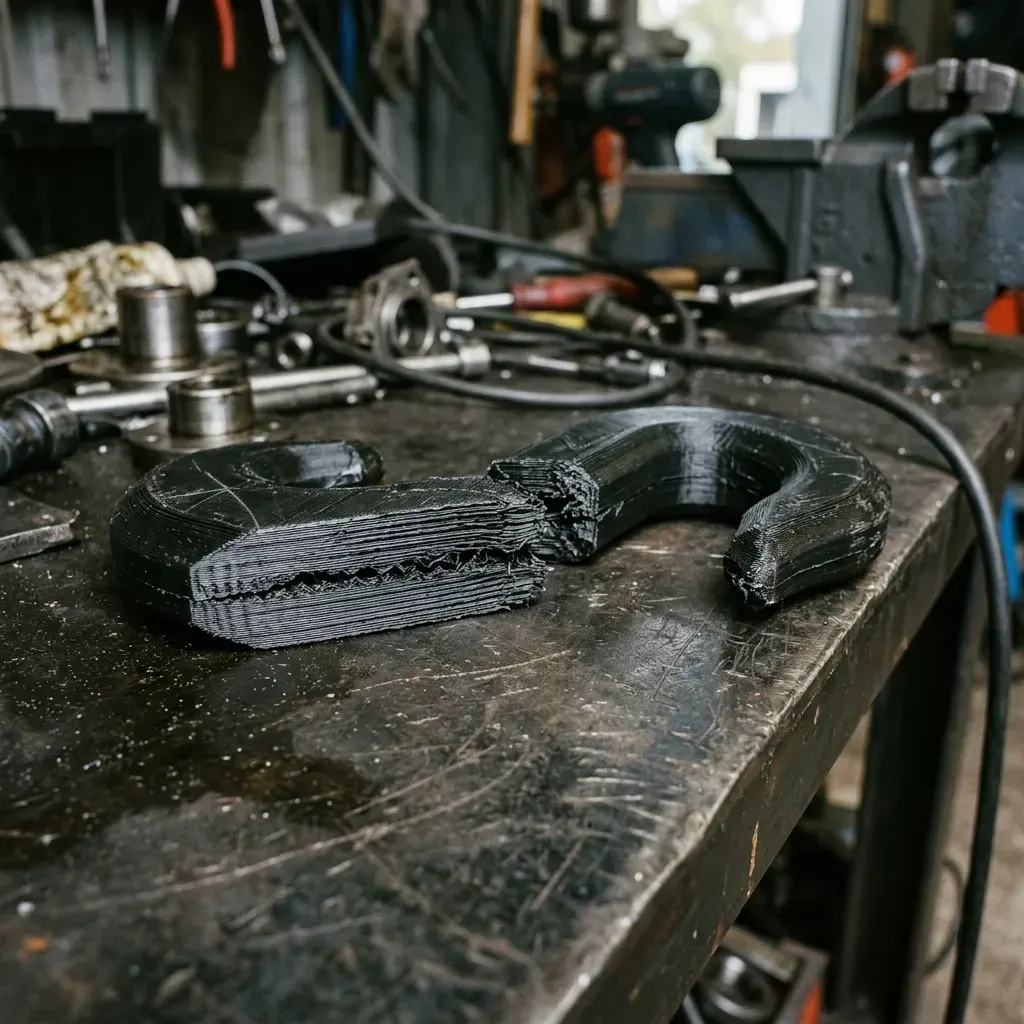

Z-Ekseni Zayıflığı: Doğru Yönelim (Build Orientation)
Nasıl ki ahşap bir odunu "damarları yönünde" baltayla yarmak çok kolaysa, 3D baskı parçaları da Anizotropik'tir. Yani güçleri, zorlanan yöne göre değişir. Parça yatayda örüldüğü için, katmanların "üst üste bindiği" yön olan Z-ekseni parçanın en zayıf karnıdır.
Eğer ucuna 50 kilogram yük asılacak C şeklinde bir taşıyıcı kancayı "kardan adam" gibi tablaya dik oturtup basarsanız, yük bindiğinde tam o yatay katman çizgilerinden cırt diye ayrılıp kopacaktır. Ancak aynı kancayı tablaya "yatay (yan)" olarak yatırıp yazdırırsanız plastik liflerin damarları gerilim yönünde akar ve parça asla kırılmaz. İyi tasarımcı sadece şekli değil parçanın yazıcıya nasıl yatırılacağını (Orientation) da hesaplayandır.
DFM Kurallarında Boğulmayın, Otomasyonu Seçin
Tasarladığınız parçanın "destek iskeleleri atılınca ne kadar bozulacağını" veya mekanik kırılmaları engellemek için "tablaya hangi açıyla yatırılması gerektiğini" deneme-yanılma yoluyla öğrenmek projenizi haftalarca geciktirir.
