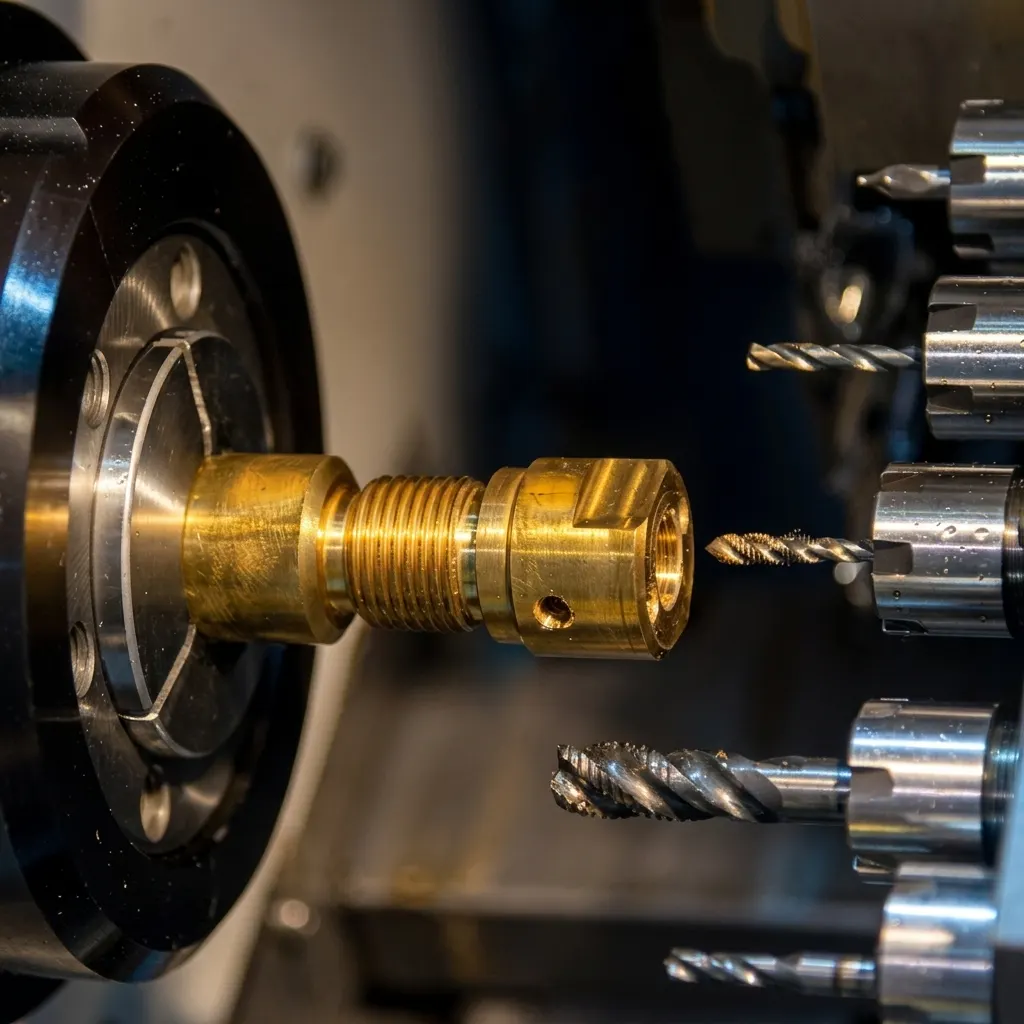

CNC Kayar Otomat Nedir?

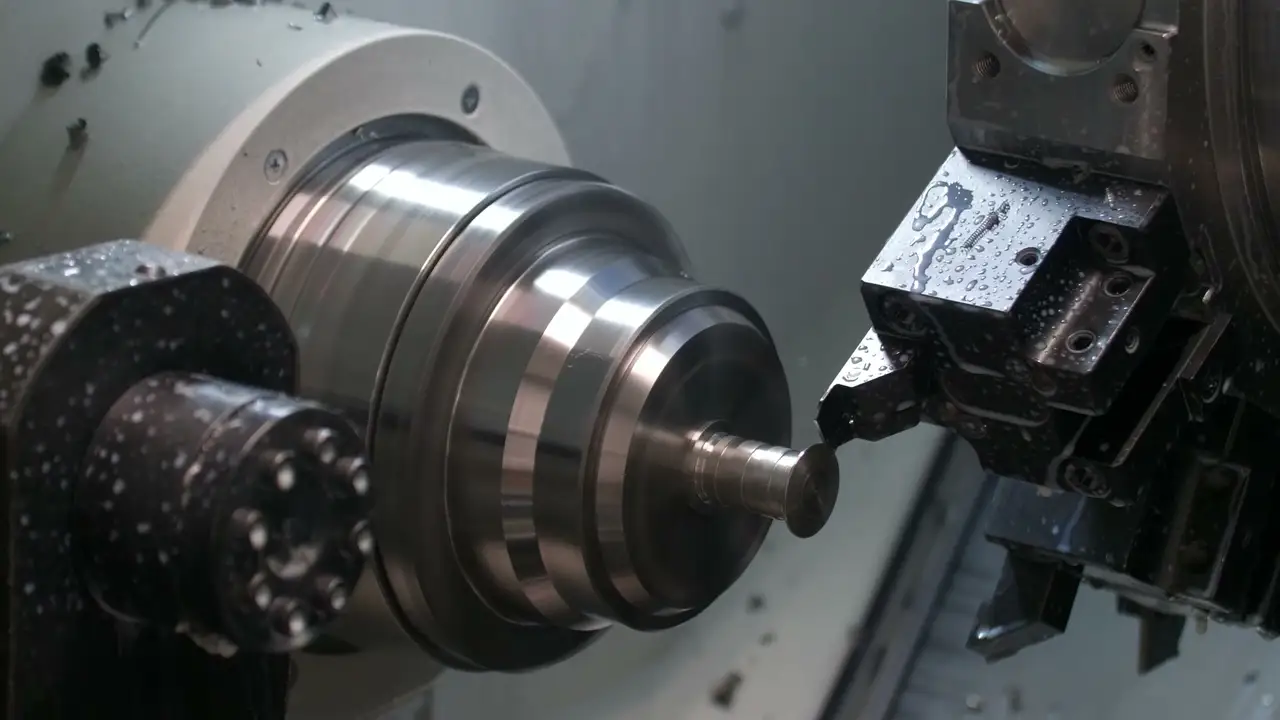

CNC kayar otomat (Swiss-type CNC), çubuk halindeki malzemenin bir malzeme burcu (guide bush) içerisinden kayarak ilerlediği ve kesici takımların malzemeye çok yakın bir noktadan talaş kaldırdığı yüksek hassasiyetli bir imalat yöntemidir. Klasik tornaların aksine malzeme Z ekseninde hareket ederken, kesici takımlar sabit veya çok eksenli olarak çalışır.
Süreç şu şekilde işler: tasarımınızdaki STEP dosyası CAM yazılımıyla takım yollarına dönüştürülür. Çubuk sürücüden gelen malzeme sürekli olarak işlenir, aynı anda hem ana iş milinde hem de karşı iş milinde (sub-spindle) operasyonlar gerçekleşir. Bu sayede titreşim veya esneme sıfıra iner.
Özellikle çapı çok küçük (örneğin 1mm-32mm arası), ancak boyu uzun parçalarda rakipsizdir. Titanyum, medikal çelik, pirinç gibi malzemelerle medikal implantlar, havacılık vidaları, ince mil ve pimler tek bağlamada (ikincil işlem gerektirmeden) kusursuz üretilir.
Swiss-type vs Yüksek Hacim
CNC Kayar Otomat Farkları
CNC kayar otomat tezgahlarında eksen sayısı, iş parçasının ne kadar karmaşık bir geometriye sahip olduğunu belirler. Doğru seçim hem yüzey kalitesini hem maliyeti doğrudan etkiler. PARTGO, sipariş sırasında hangi eksen konfigürasyonunun parçanıza uygun olduğunu otomatik olarak önerir.

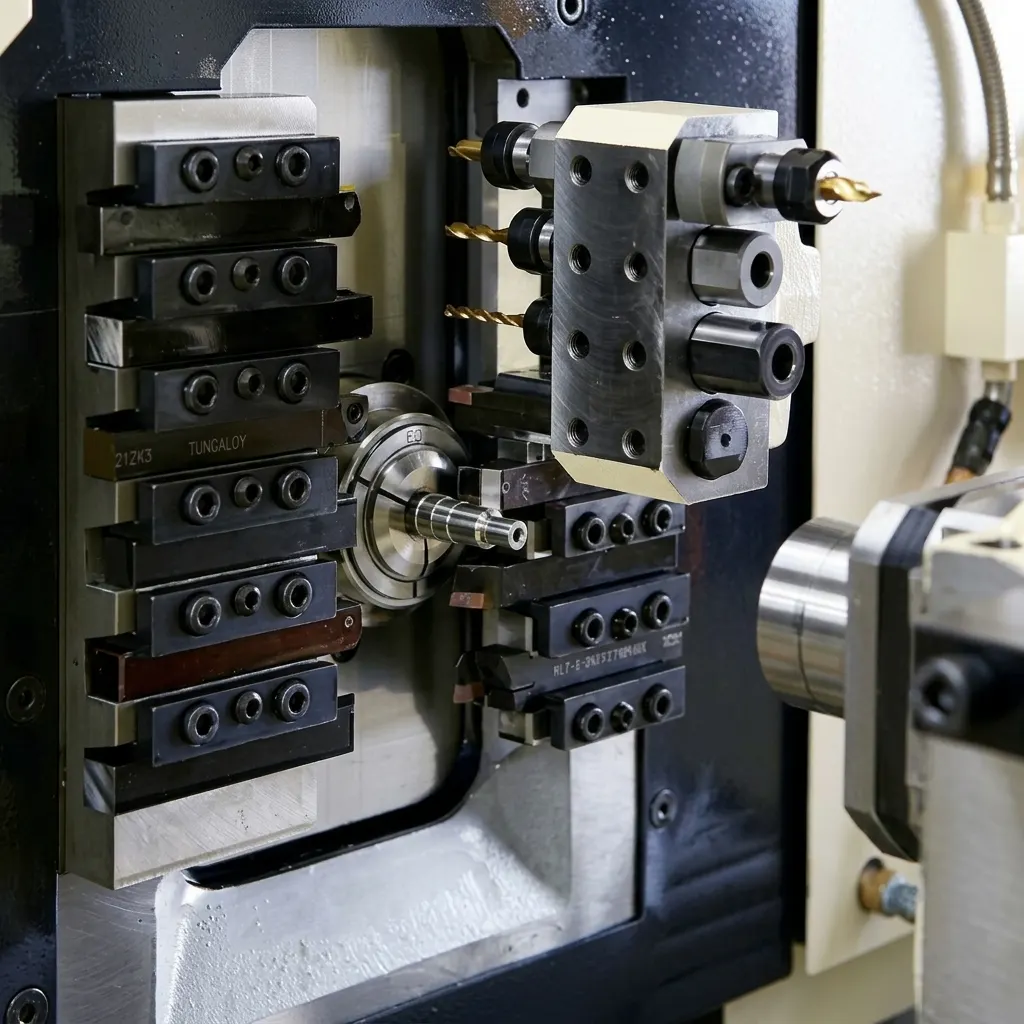

Malzeme burç (guide bush) içinden kayarak ilerlerken, kesici takımlar malzemeye çok yakın bir noktadan işleme yapar. Titreşimsiz kesim sayesinde uzun ve ince parçalarda rakipsiz hassasiyet sağlanır.

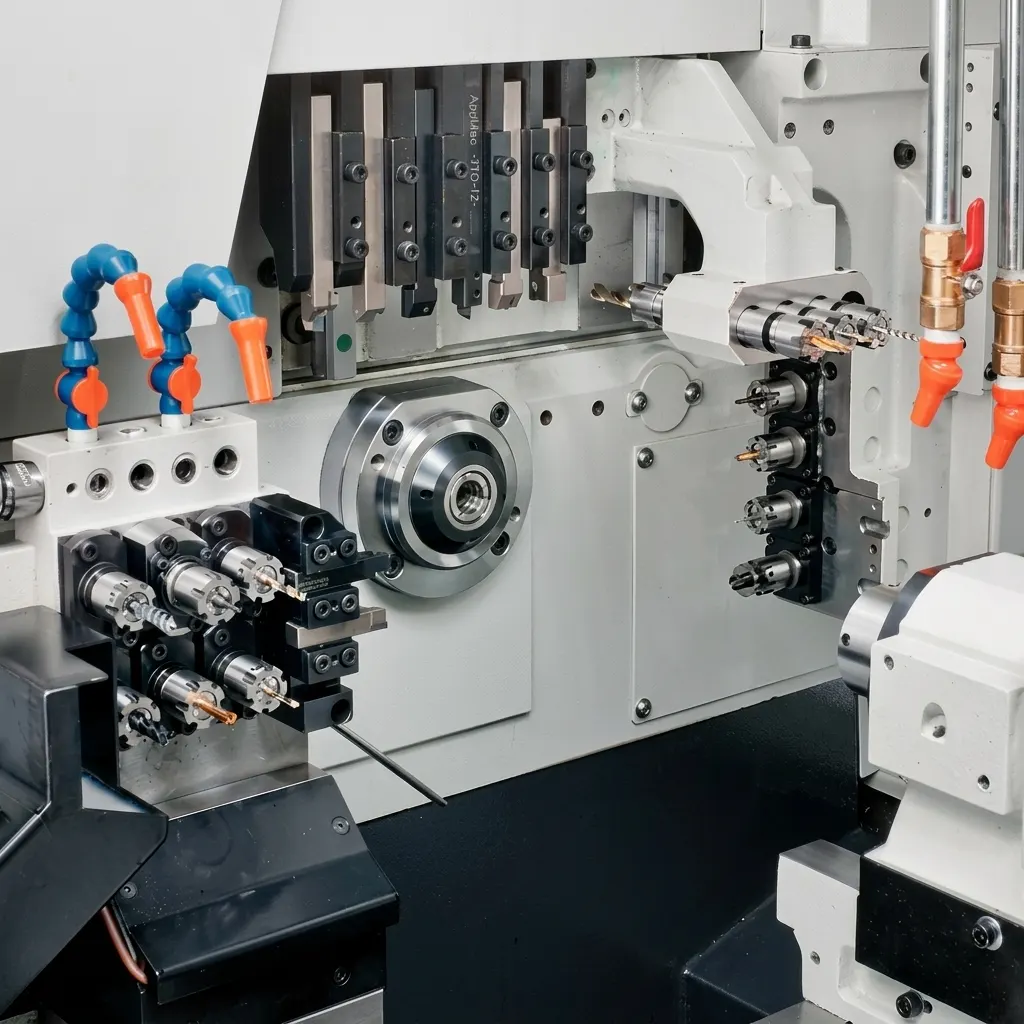

Ana iş miline ek olarak karşı iş mili (sub-spindle) ve Y eksenli canlı takımlar içerir. Parçanın arka yüzeyi işlenirken, ön tarafta yeni parça işlenmeye başlar. Frezeleme operasyonları tek bağlamada biter.
Kayar Otomat Teknolojisinin Sektörel Uygulamaları
Havacılıktan medikal sektöre kadar mikron hassasiyet gerektiren, ince ve uzun kompleks parçaların üretiminde kayar otomat tezgahları rakipsizdir. İşte en sık üretilen parçalar.

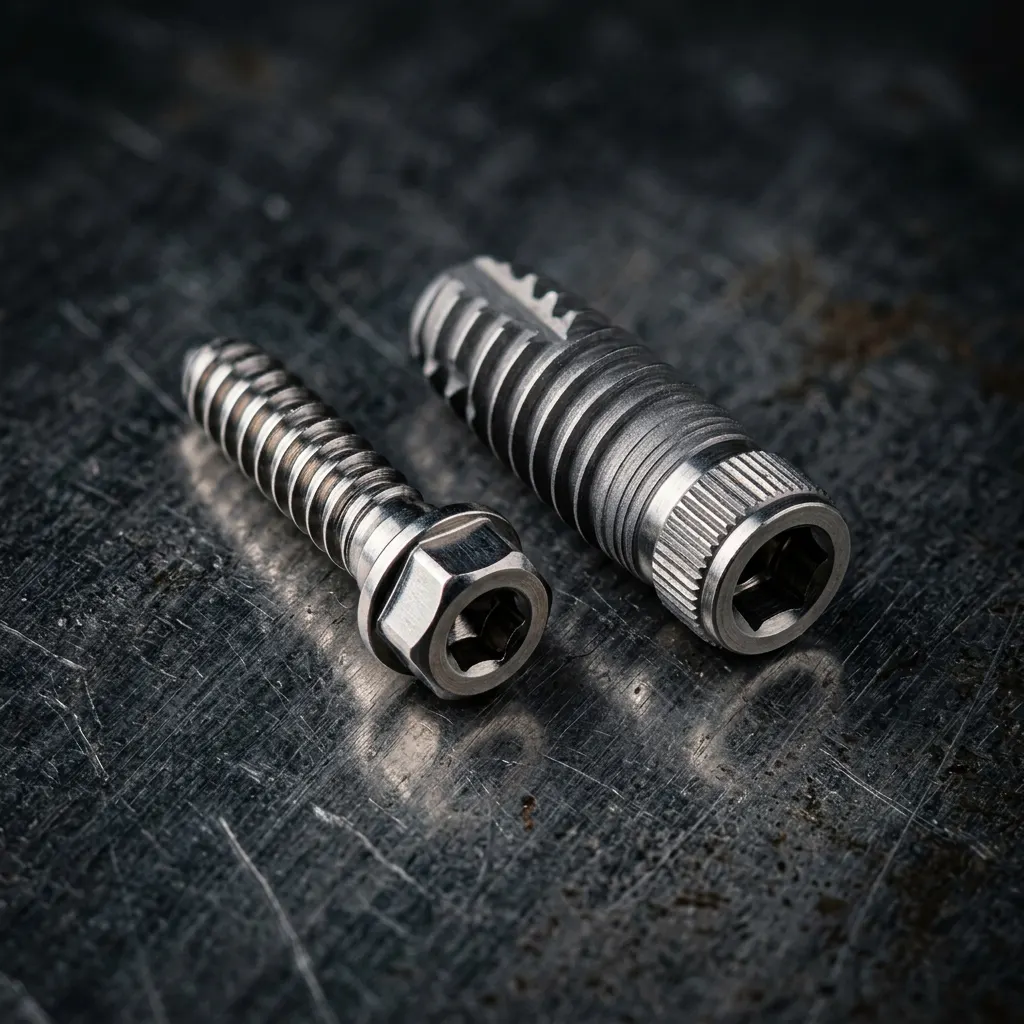

Medikal İmplantlar & Vidalar
Titanyum kemik vidaları, dental implantlar ve cerrahi alet bileşenlerinin üretimi.

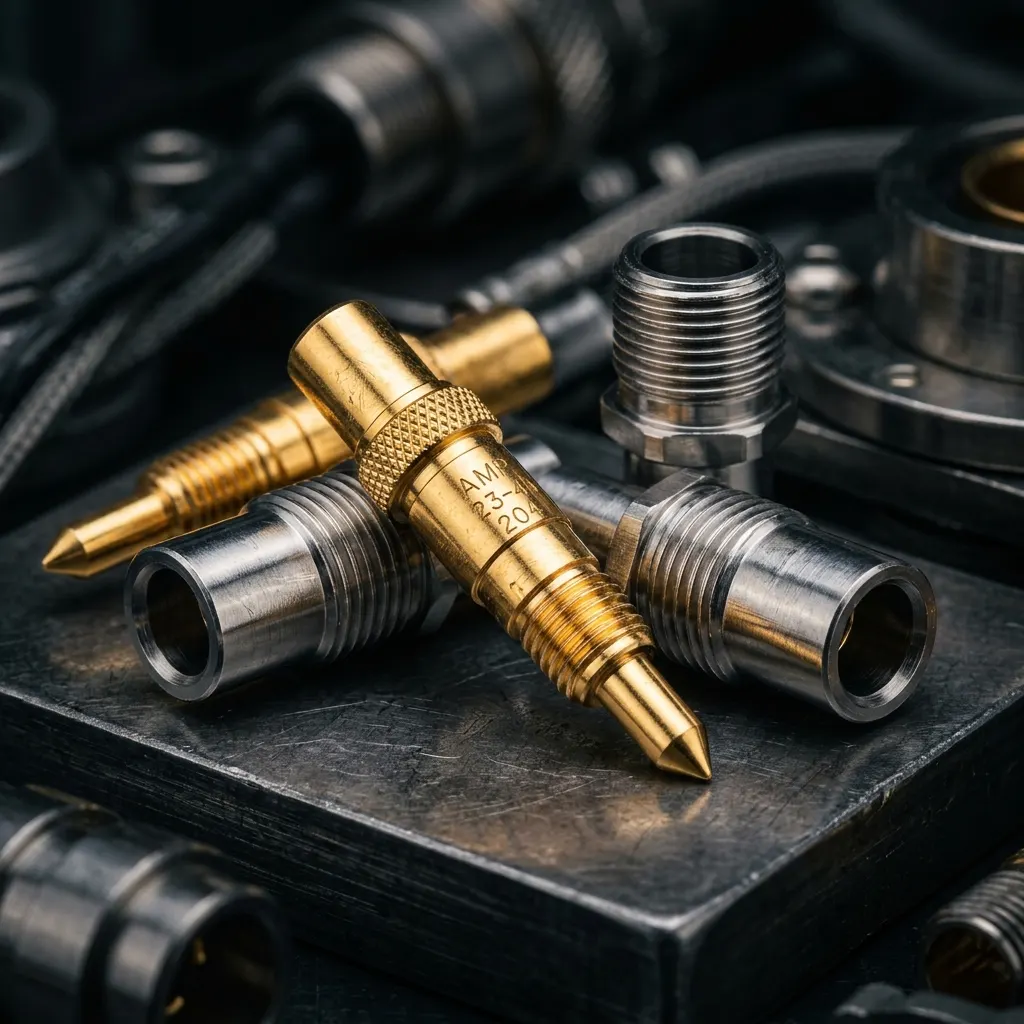

Havacılık Konnektör Pimleri
Uçak elektroniğinde kullanılan yüksek hassasiyetli, altın kaplamalı mikronluk bağlantı pimleri.

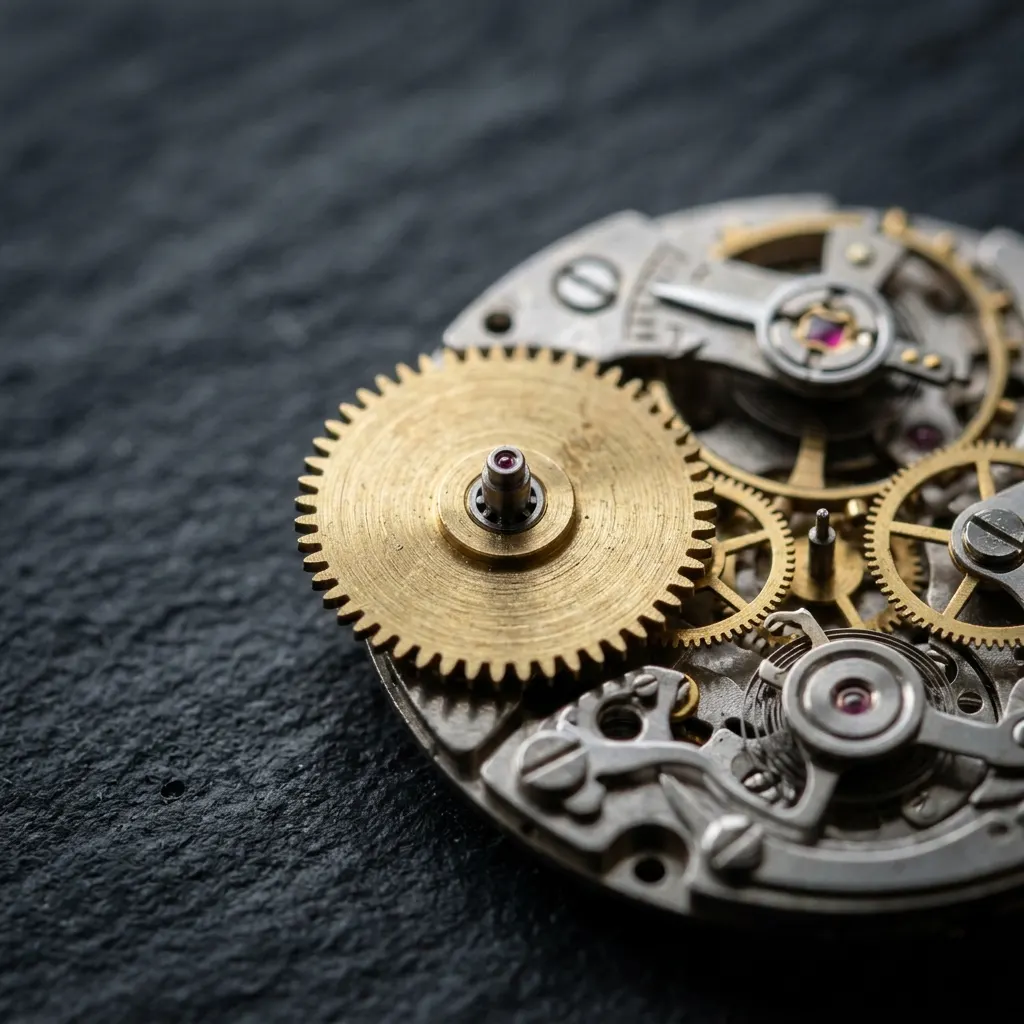

Saat Parçaları & Mikro Dişliler
Milimetrenin onda biri toleranslarla işlenmesi gereken ince saat içi mekanizma parçaları.

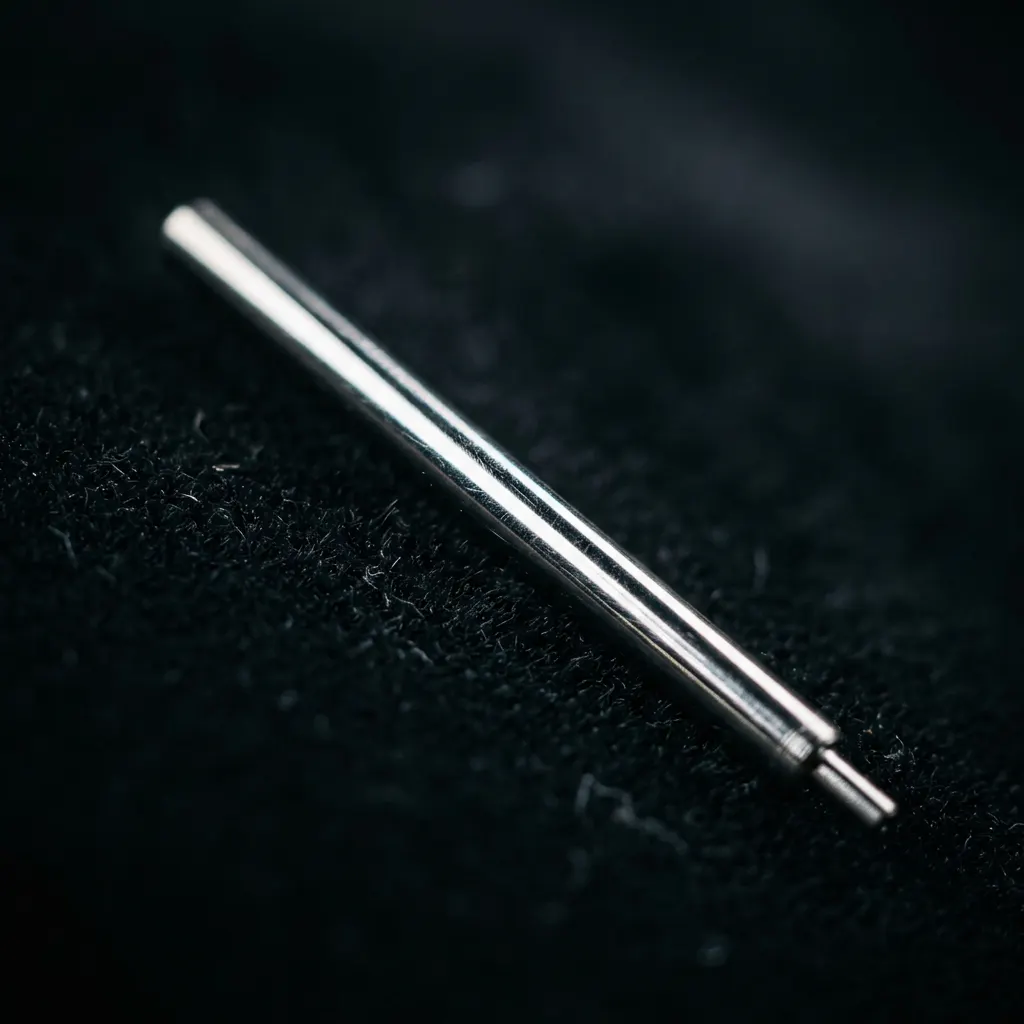

Hassas Şaftlar ve Miller
Mikro motorlarda, robotik ve otomasyon sensörlerinde kullanılan ince uzun, salgısız şaftlar.

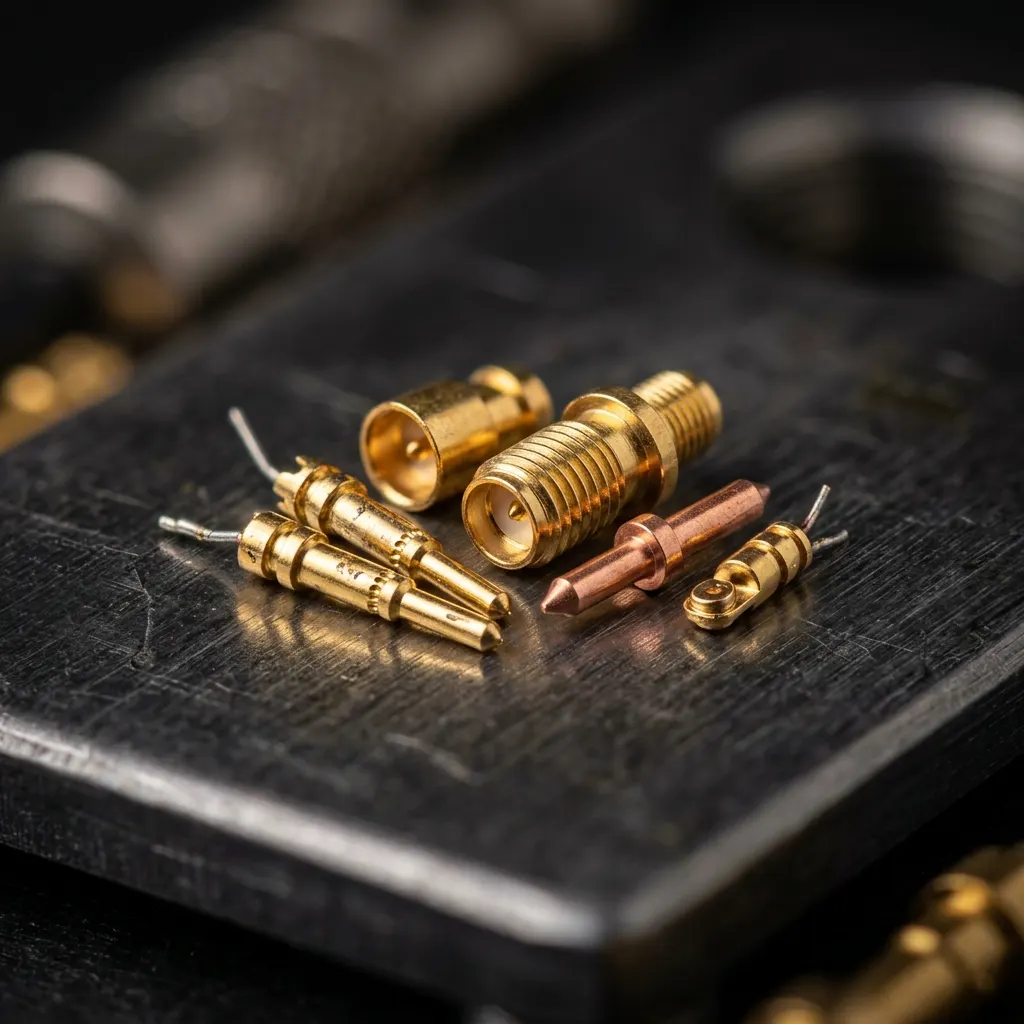

Elektronik Kontak Elemanları
RF (Radyo Frekansı) konnektörleri ve soketlerde kullanılan ince pirinç/bakır iletken uçlar.

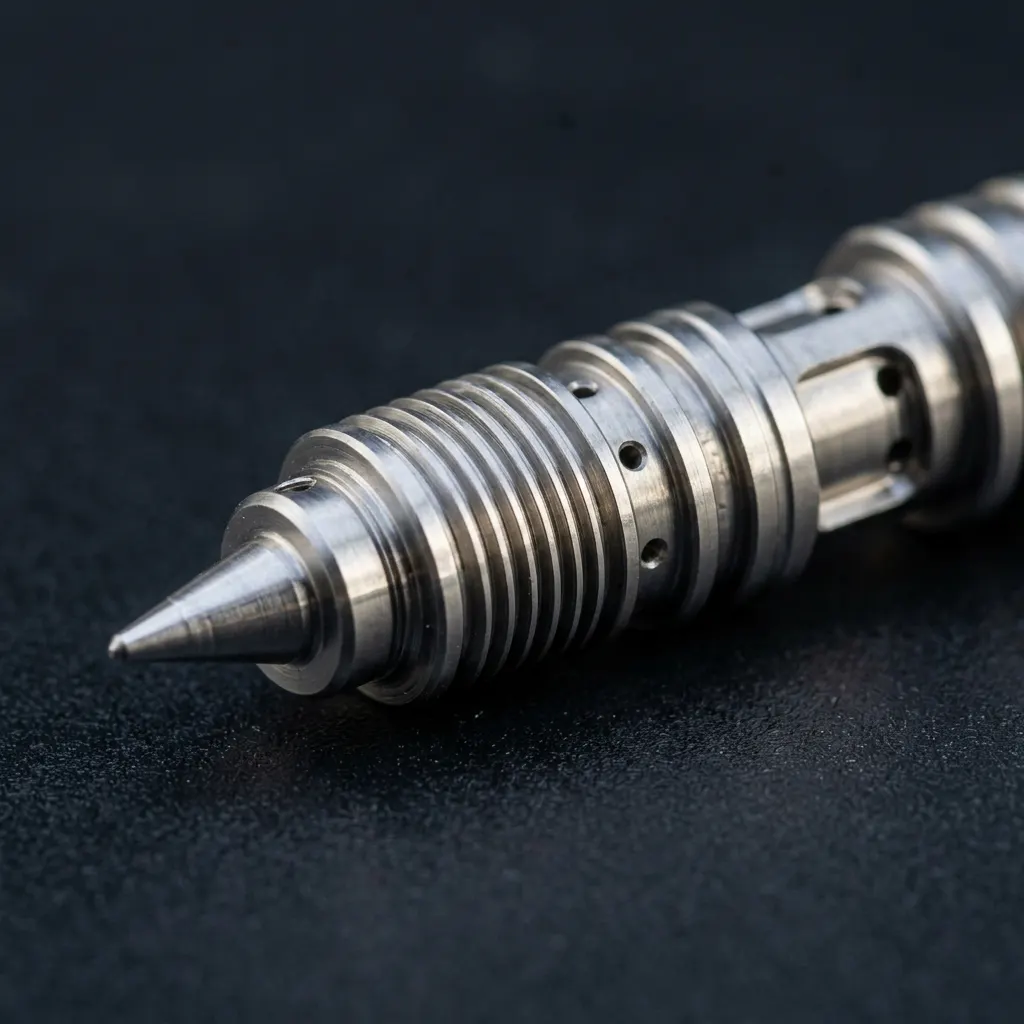

Pnömatik/Hidrolik Valf İğneleri
Sıvı veya gaz akışını kontrol eden, kompleks yüzeylere sahip yüksek hassasiyetli valf milleri.
CNC Kayar Otomat Kapasitesi ve Toleranslar
PARTGO partner üretici ağındaki CNC freze tezgahlarının sunduğu standart kapasite ve tolerans değerleri.
CNC Kayar Otomat için Tasarım İpuçları
CNC kayar otomat için tasarım aşamasında şu kurallara dikkat etmek üretilebilirliği artırır, maliyet ve süreyi azaltır.
Çok derin ve dar ceplerden kaçının
Derinlik/genişlik oranı 4:1'i geçen cepler takım sapmasına ve titreşime yol açar. Mümkünse cep derinliğini genişliğin 3 katıyla sınırlı tutun.
İç köşelere yarıçap ekleyin
CNC takımları dairesel uçludur; keskin iç köşeler işlenemez. İç köşelere en az takım çapının yarısı kadar yarıçap verin (genellikle R1 veya R2 yeterlidir).
Gereksiz sıkı tolerans vermeyin
Her ölçüye ±0,01 mm yazmak maliyeti katlayabilir. Yalnızca fonksiyonel ölçülere sıkı tolerans verin; gerisini ISO 2768-m'e bırakın.
Standart delik çapları kullanın
M3, M4, M5, M6, M8, M10 gibi standart vida ve matkap çapları stok takımlarla işlenir — maliyet düşer, süre kısalır.
Çok ince duvarlardan kaçının
0,5 mm altı metal duvarlar işleme titreşiminden dolayı bükülebilir. Minimum 1 mm (metaller) ve 1,5 mm (plastik) duvar kalınlığını koruyun.
Referans yüzey tanımlayın
Teknik resimde bağlama referansını (datum) açıkça belirtin. Bu, tüm ölçülerin doğru konumdan alınmasını sağlar.
