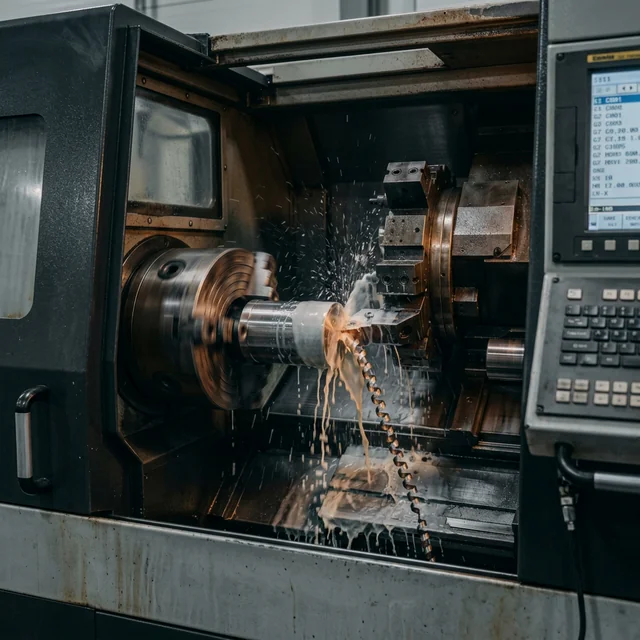

CNC Tornalama Nedir?

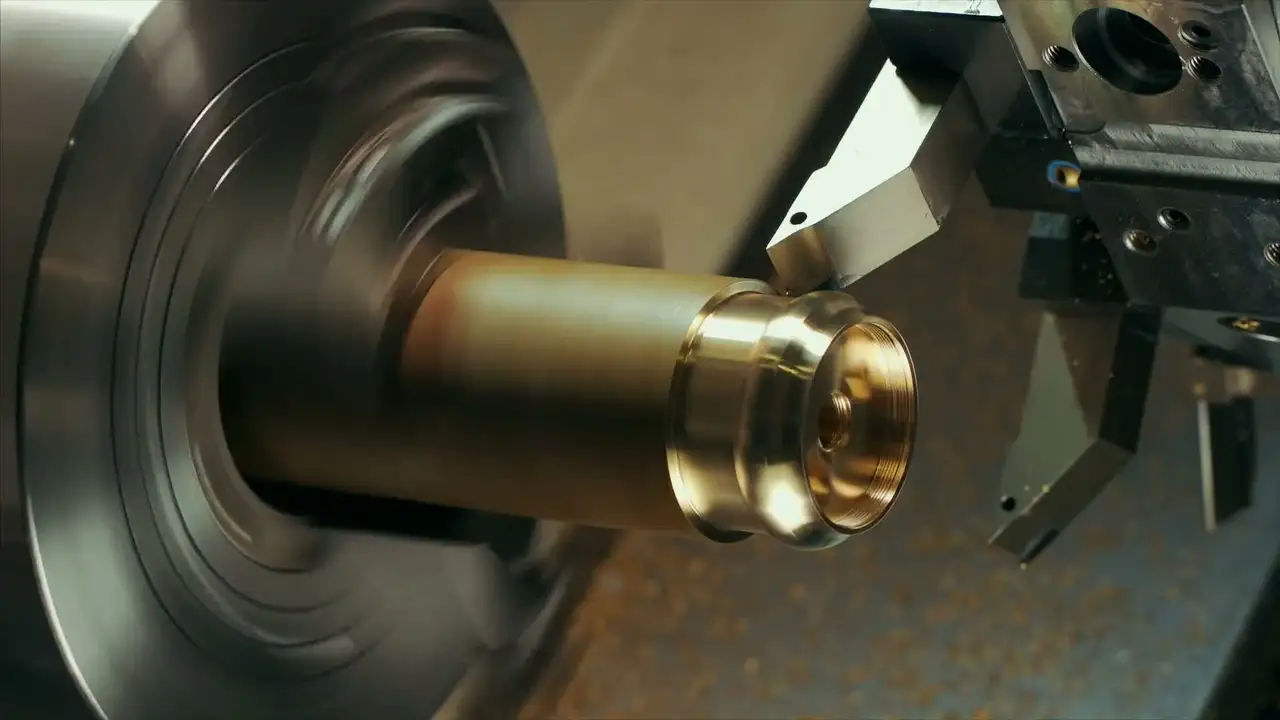

CNC tornalama, metal veya plastik iş parçasının yüksek devirde dönerken sabit bir kesici takımla istenen şekle getirildiği talaşlı imalat yöntemidir. CNC frezelemenin tam tersi: burada parça döner, takım ilerler.
Bu prensip, silindirik geometrilerde CNC freze tezgahına kıyasla çok daha yüksek hassasiyet ve yüzey kalitesi sağlar. CNC torna tezgahları bir milimetrenin iki yüzde birine kadar tolerans sunar — standart olarak.
Mil, flanş, buşon, pim, nozul ve vida gibi her endüstrinin vazgeçilmez bileşenleri CNC tornalamanın çıktılarıdır. Otomotiv, havacılık, medikal cihaz ve savunma sanayi başta olmak üzere hassas dönel metal parça gerektiren tüm sektörlerde kullanılır. Tek adet prototipin yanı sıra yüksek hacimli seri üretim de aynı platformdan yapılır.
CNC Frezeleme ve CNC Tornalama Farkları
Parçanızın geometrisine göre doğru yöntemi seçmek hem kaliteyi hem maliyeti doğrudan etkiler. PARTGO, STEP dosyanızı analiz ederek otomatik öneri sunar.

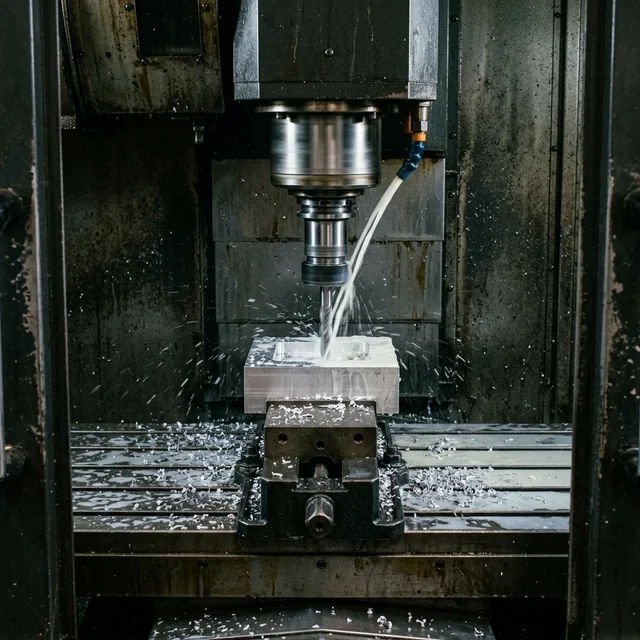

Takım döner, parça sabit
Dikdörtgen ve prizmatik geometriler, cep ve kontur işlemleri için uygundur. Çok yönlü ama silindirik hassasiyet sınırlıdır.

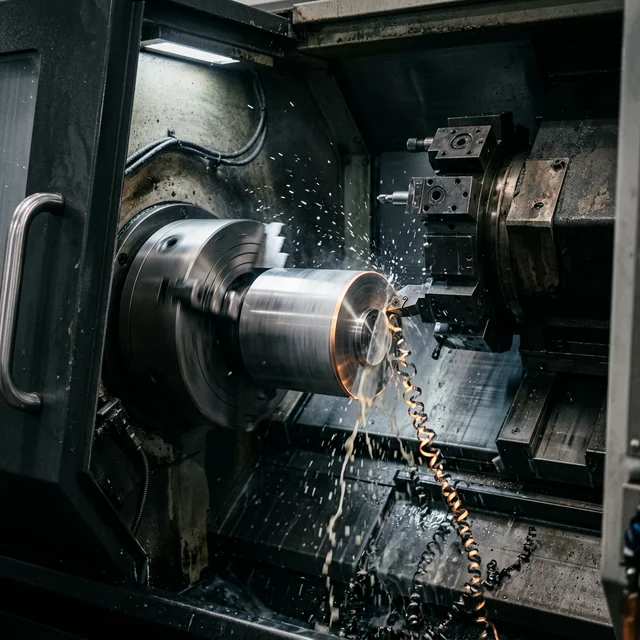

Parça döner, takım ilerler
Silindirik ve dönel simetrik geometriler için rakipsiz hassasiyet. Rulman yuvası, mil ve buşon üretiminin standardı.
CNC Torna Tezgahı ile neler yapılır?
Tornalama tek bir kesim hareketi değil — çok sayıda farklı operasyonu bünyesinde barındıran bir üretim ailesidir.

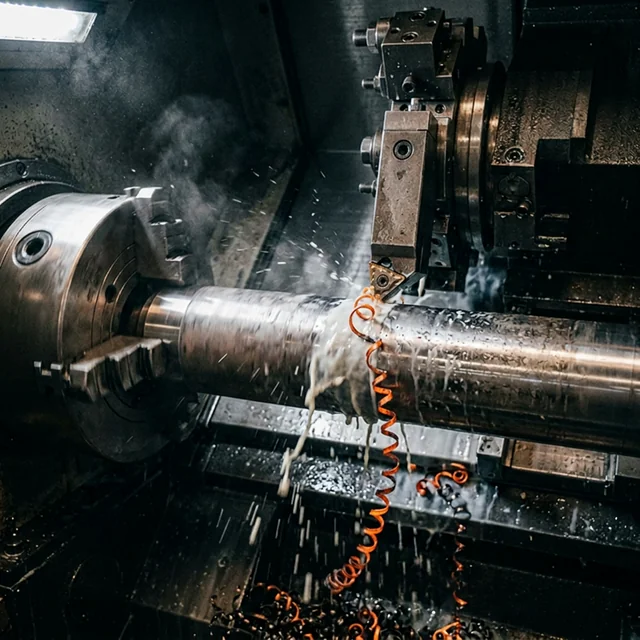

Dış Çap Tornalama
Parçanın dış yüzeyini silindirik forma getirir. Her torna işleminin temel operasyonu — mil ve rod geometrilerinin başlangıç noktası.

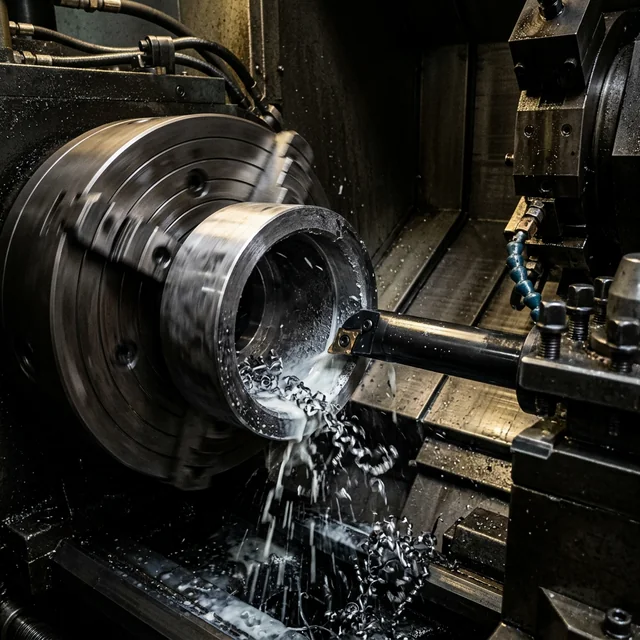

İç Çap & Delik Tornalama
Parça içindeki delikleri ve iç silindirik yüzeyleri hassas ölçüye getirir. Rulman yuvası ve geçme toleransları bu operasyonla sağlanır.

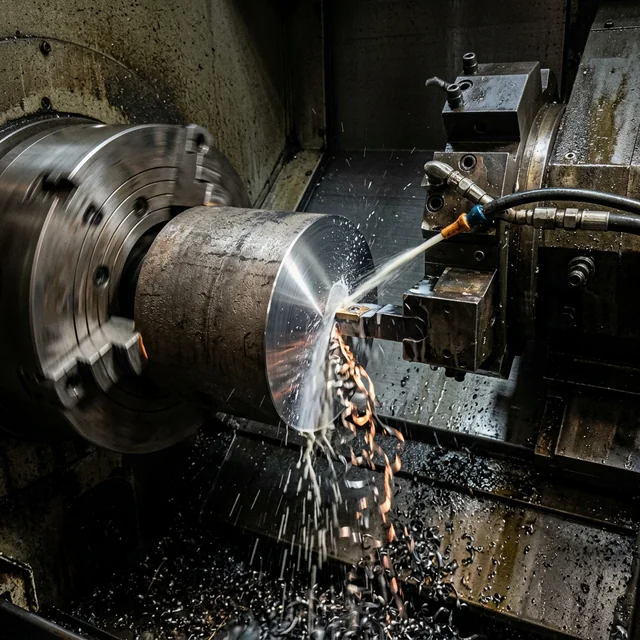

Alın Tornalama
Parçanın uç yüzeyini düzlemsel ve dik hale getirir. Referans yüzey ve boy ölçüsünün kesinleştirilmesi için uygulanır.

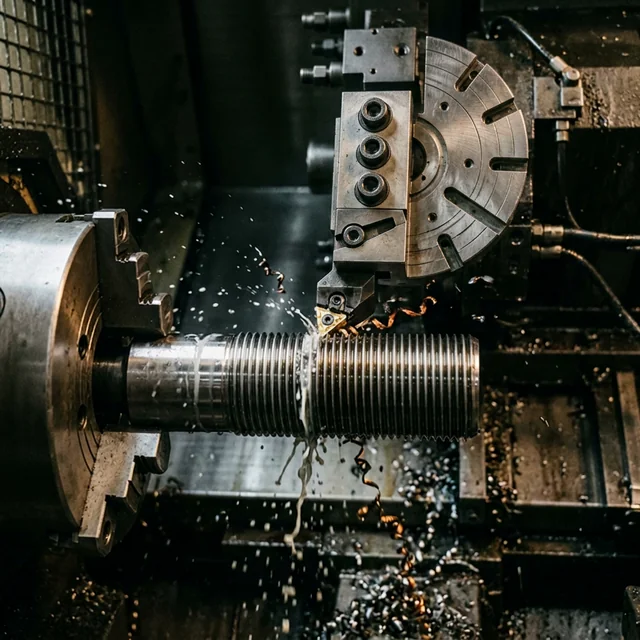

Vida Açma (Diş)
Metrik, UNC, UNF ve özel profilli vidalar. Hem dış (vida) hem iç (somun) diş açma işlemleri tek tezgahta gerçekleştirilir.

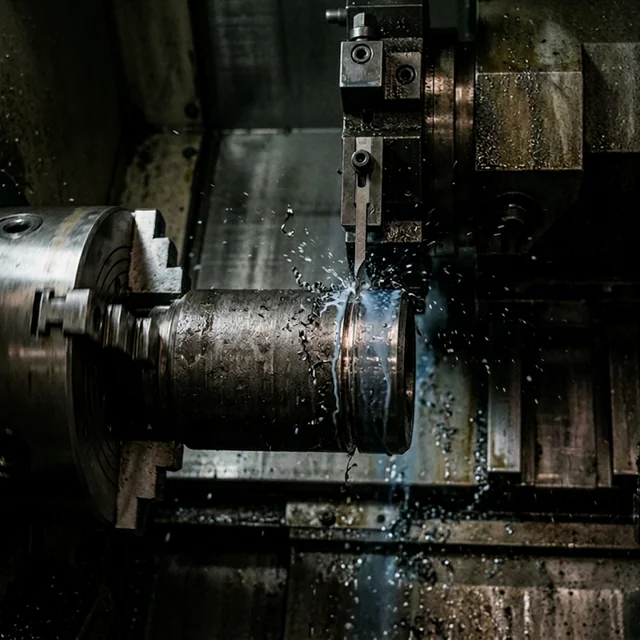

Kanal Açma & Kesme
Silindirik yüzeyde ring kanalı, seger yuvası veya paso açma işlemleri. Parçanın istenen uzunlukta kesilmesi de bu operasyonla yapılır.

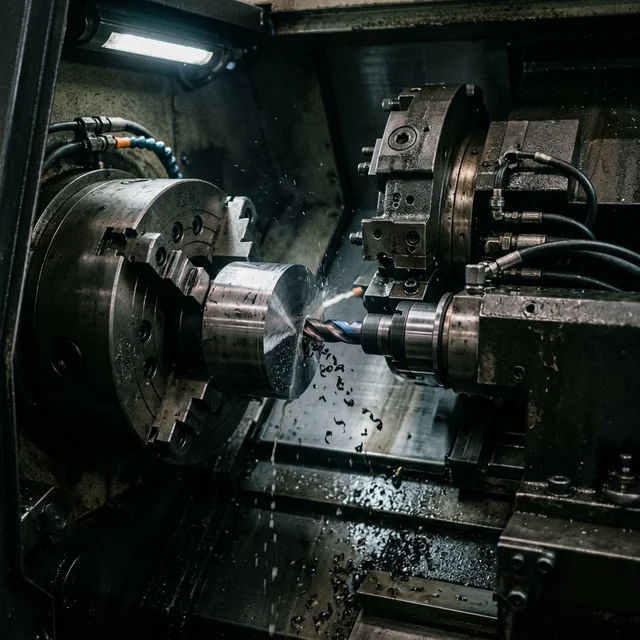

Canlı Takım İşlemleri
Modern CNC tornalarda dönen takımlarla (canlı takım) yüzeye delik, düzlük veya kanallar eklenebilir — parçayı başka bir tezgaha taşımadan.
CNC Torna ile Üretilebilecek Parçalar
Dönel simetri içeren her bileşen tornalamanın çalışma alanındadır. İşte en sık karşılaşılan parça türleri.

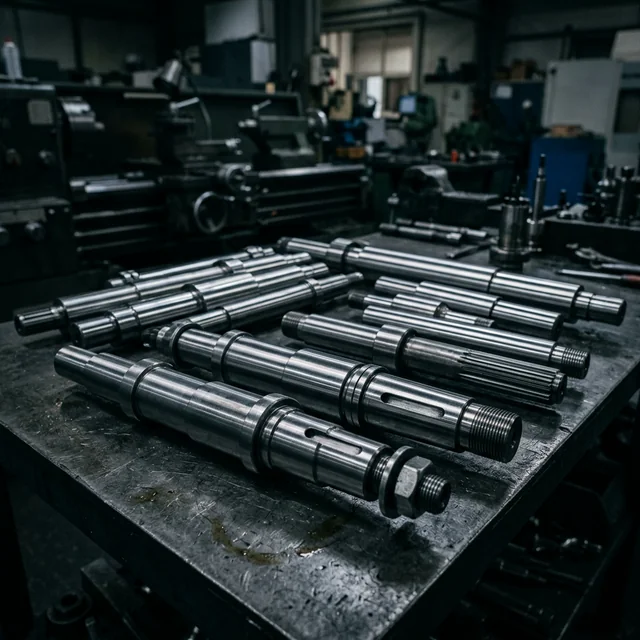

Mil & Aks
Hareket ve tork iletimi için. Rulman yuvası, pim deliği ve diş bölgeleriyle birlikte.

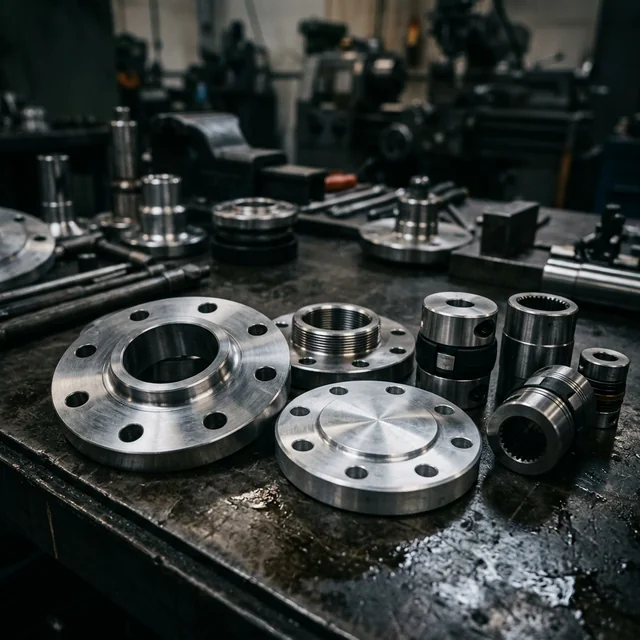

Flanş & Kaplin
Boru, mil ve mekanik bileşenlerin bağlantı noktaları. Hassas konumlandırma gerektirir.

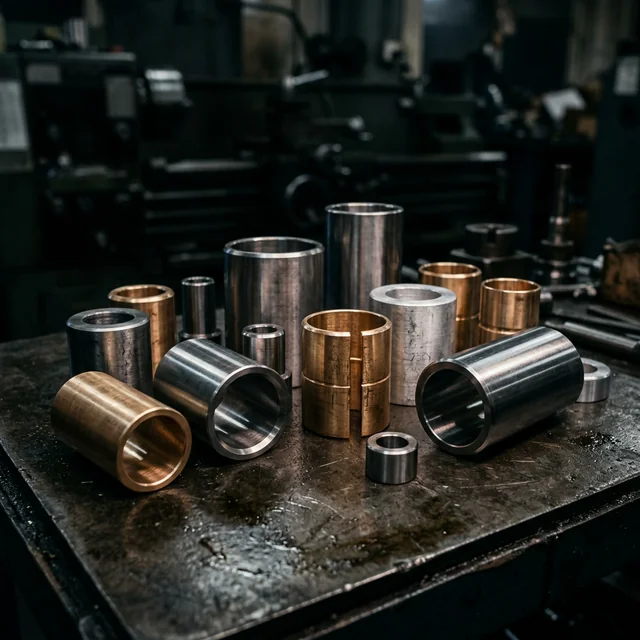

Buşon & Yüksük
Yataklamada, titreşim sönümlemede ve geçmelerde kullanılan silindirik ara elemanlar.

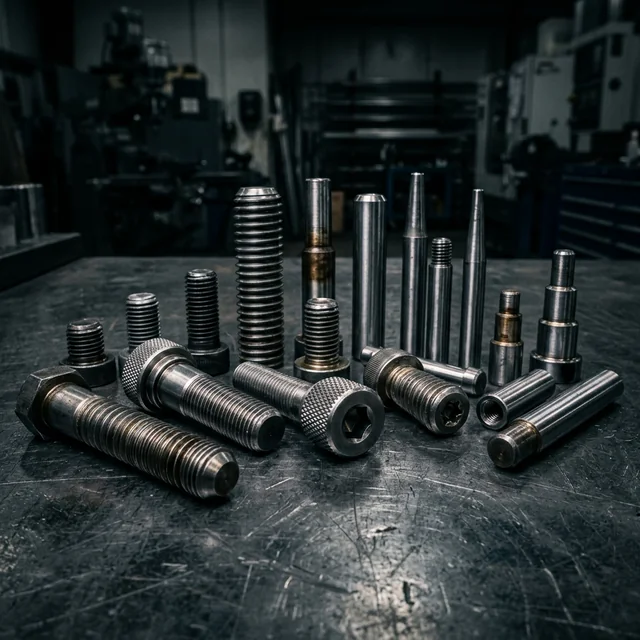

Özel Vida & Pim
Standart dışı diş profillerine sahip bağlantı elemanları ve konum pimleri.
CNC Tornalama Kapasitesi ve Toleranslar
PARTGO partner üretici ağındaki CNC torna tezgahlarının sunduğu standart kapasite ve tolerans değerleri.
Tornalama için tasarım ipuçları
CNC tornalama için tasarım aşamasında bu kurallara dikkat etmek üretilebilirliği artırır, maliyet ve süreyi azaltır.
Çok uzun ve ince parçalardan kaçının
Uzunluk/çap oranı 8:1'i geçen parçalar torna salgısından dolayı titreşir ve tolerans tutturmak güçleşir. Gerekirse punta veya lunete desteği talep edin.
Geçiş bölgelerine pah veya R ekleyin
Farklı çaplar arasındaki keskin geçişler (step) stres yığılmasına neden olur. Pah (chamfer) veya küçük bir yarıçap (R0,5 veya R1) hem dayanımı artırır hem işlemeyi kolaylaştırır.
Kanal diplerini keskin bırakmayın
Seger ve O-ring kanallarında dip köşesi belirtilmediğinde R0,1–R0,3 işlenir. Sızdırmazlık kritikse kanal profil formunu (DIN 472 vb.) teknik resimde gösterin.
Geçme toleranslarını teknik resimde belirtin
Rulman yuvası, pres geçme veya kayar geçme için H7/g6 gibi ISO 286 notasyonu kullanın. Tolerans belirtilmezse ISO 2768-m uygulanır — geçmeler çalışmayabilir.
Torna sonrası frezeleme için ayrı bildirim yapın
Anahtar pimi yuvası veya düzlük gibi frezeleme operasyonları gerektiren özellikler varsa sipariş notunda belirtin. Aksi hâlde sadece tornalama operasyonları uygulanır.
Merkez deliği ekleyin
Uzun millerde her iki uca 60° senter deliği açmak, punta destekli işlemeye imkân tanır. Bu sayede yüzey kalitesi ve çap toleransı belirgin şekilde iyileşir.
