Geleneksel 3 eksenli CNC freze tezgahlarında kesici takım; X (sağ-sol), Y (ileri-geri) ve Z (aşağı-yukarı) olmak üzere üç doğrusal eksende hareket eder. Bu geometri, prizmatik parçaların büyük bir çoğunluğunu üstten frezelemek için yeterlidir. Ancak günümüzün havacılık, medikal ve özel makine imalatı sektörlerindeki karmaşık parça tasarımları, bu üç boyutlu hareketin ötesine geçen çözümler gerektirmektedir. İşte bu noktada imalatın tepe noktası olan 5 Eksen CNC Frezeleme devreye girer.

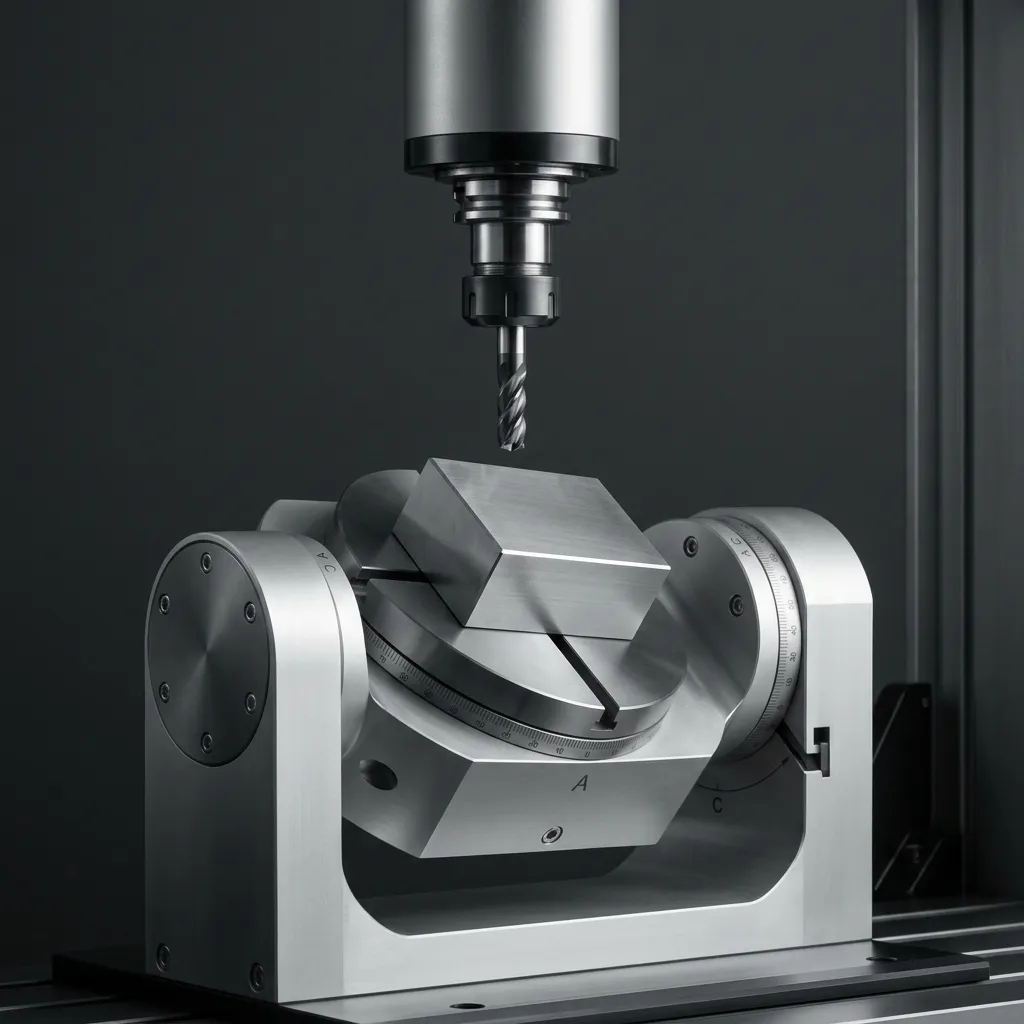

5 eksenli bir tezgahta, standart X, Y ve Z doğrusal eksenlerine ek olarak yatay ve dikey yönde rotasyon sağlayan iki döner eksen (genellikle A ve B ya da A ve C eksenleri) daha bulunur. Bu ekstra serbestlik derecesi, parçanın veya kesici takımın uzayda neredeyse her açıya konumlanabilmesini sağlar. Fakat her 5 eksenli işlem aynı değildir.
"3+2 Eksen" ile "Tam Eşzamanlı 5 Eksen" Farkı
Endüstride 5 eksen kavramı çoğunlukla iki farklı işleme stratejisini kapsar:
1. 3+2 Eksen (Konumlamalı - Positional 5-Axis): Bu yöntem aslında 3 eksenli bir frezeleme işlemidir. Farkı ise; döner eksenlerin (A ve B/C) işlenecek parçayı belirli bir açıya çevirip kilitlemesidir. Kilitlenen bu yeni düzlem üzerinde takım sadece X, Y, Z eksenlerinde hareket ederek standart frezeleme yapar. Kurulum (setup) sürelerini dramatik biçimde düşürür.

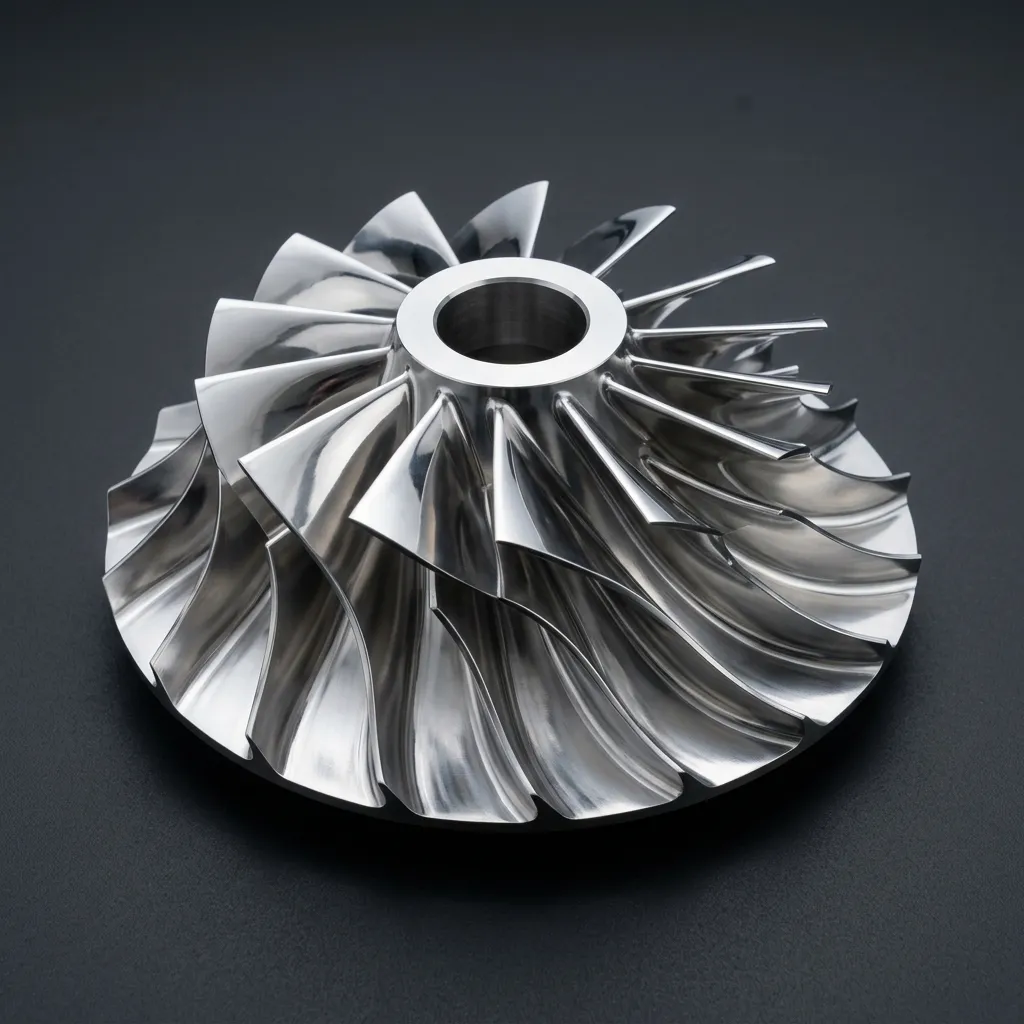

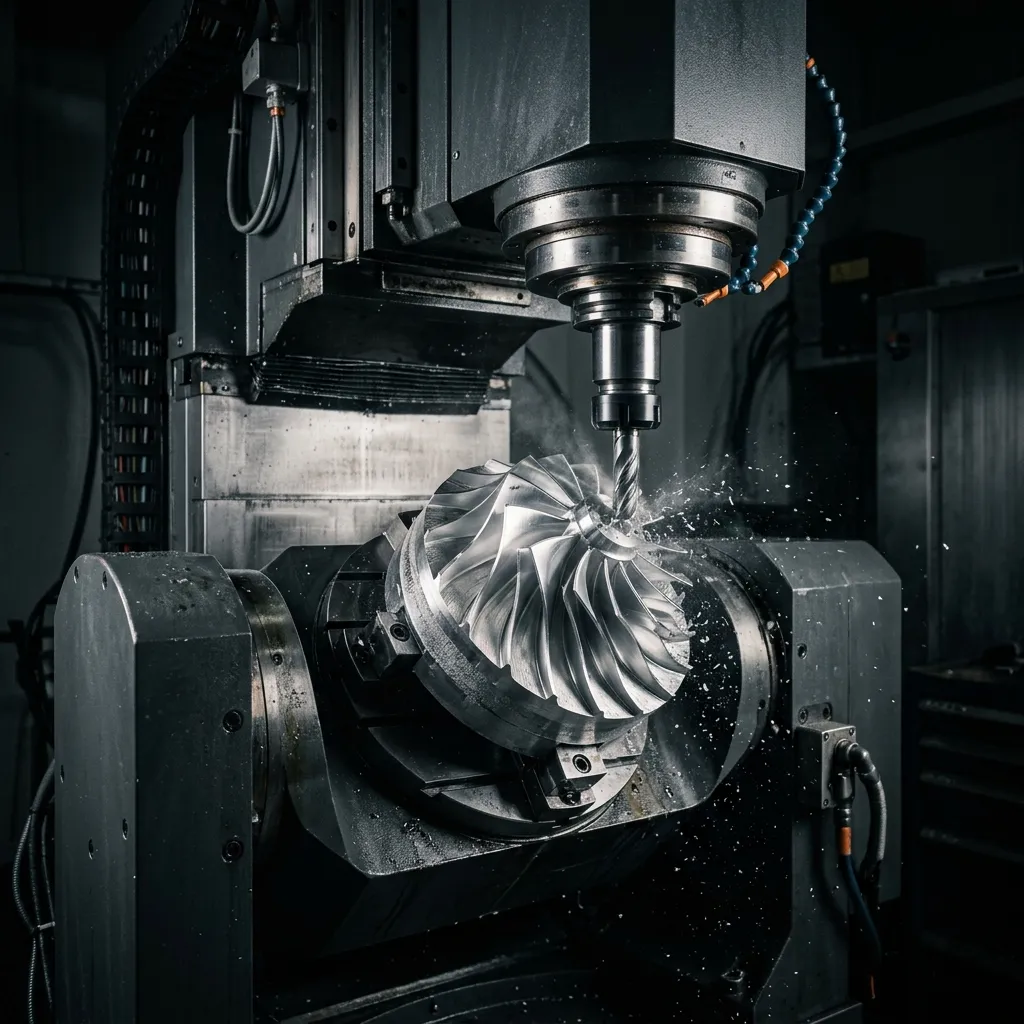

2. Tam Eşzamanlı (Simultaneous) 5 Eksen: Kesici takım ve iş parçası, operasyon boyunca 5 eksenin tamamında mükemmel bir interpolasyon ile aynı anda hareket eder. Bıçak ucu, karmaşık yüzeylere her an dikey (dik açıda) kalacak şekilde parçayı adeta yalayarak şekillendirir. Havacılık için türbin pervaneleri (impeller) ve organik medikal implant tasarımları sadece bu yöntemle üretilebilir.
Projenizde 5 Eksen CNC'ye Ne Zaman İhtiyaç Duyarsınız?
5 eksen CNC işlemenin birim saatlik tezgah maliyeti, standart 3 eksen tezgahların belirgin şekilde üzerindedir. Ancak tasarımsal avantajları ve operasyonel tasarrufları, bu ilk maliyeti çoğu senaryoda sıfırlar. İşte 5 eksene geçmenizi gerektiren başlıca durumlar:
#### 1. Fikstürleme Maliyetleri ve Tolerans Birikimi (Tolerance Stacking)

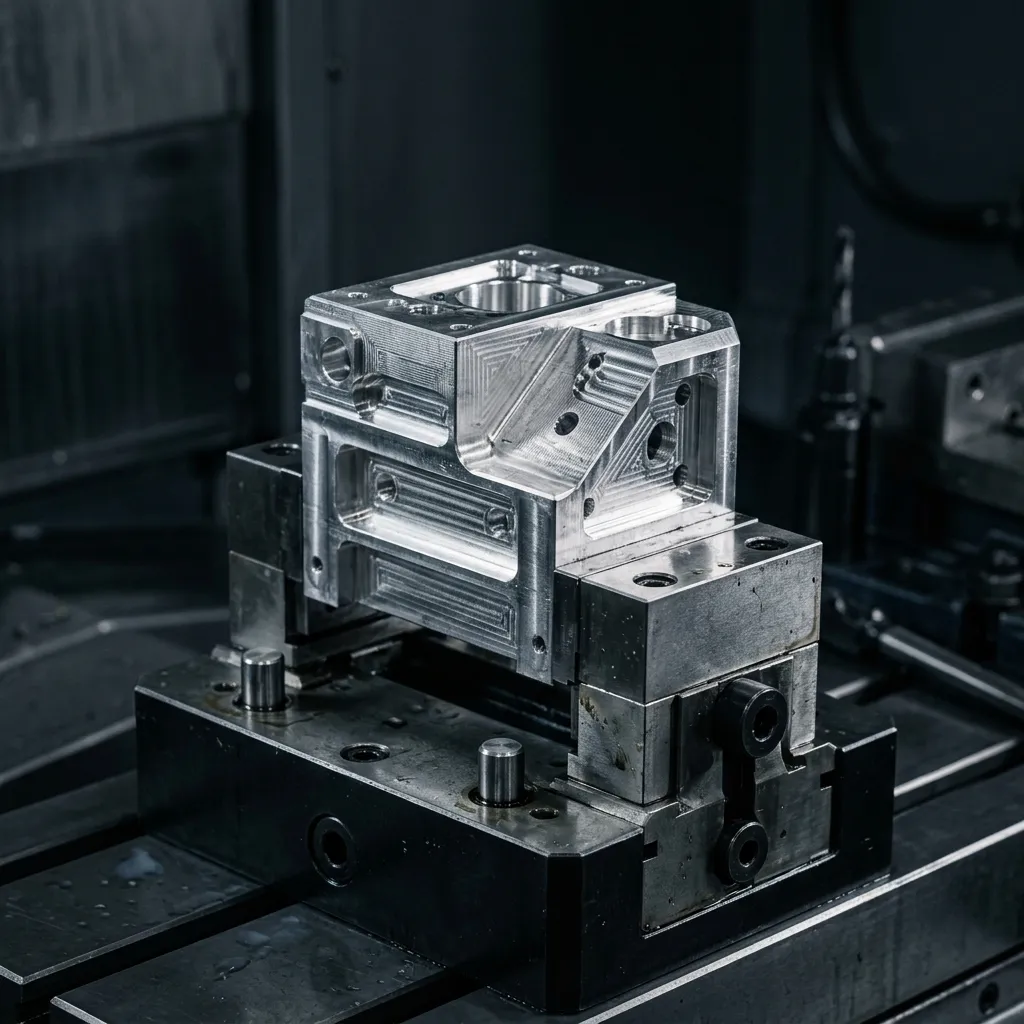

Parçanızın 5-6 farklı yüzünden (örneğin bir vana gövdesi veya manifold) delik, kılavuz (diş çekme) veya havşa (counterbore) operasyonuna ihtiyacı varsa; 3 eksenli bir tezgahta bu parça için operatörün parçayı 5 kez söküp yeni bir açıda tezgaha bağlaması (refixturing) gerekir.
Her bir sök-tak işlemi, "sıfır noktası"nın yeniden alınması demektir ve her seferinde parçaya mikronluk pozisyonlama hataları (tolerans birikimi) eklenir. 5 eksen CNC tezgahlarında sistem "Done-in-One" (Tek Bağlamada İşleme) prensibiyle çalışır. Parça bir kez bağlanır, 5 yüzey veya karmaşık açılar el değmeden işlenir. Bu sayede fikstürleme/işçilik maliyeti düşer ve geometrik (konum, diklik) toleranslar kusursuz çıkar.
#### 2. Negatif Açılı Profiller (Undercut'lar)
Parça tasarımında eğer üstten dik bakan standart bir takımın ulaşamayacağı ters açılı havuzlar veya "T" kanallara girmeyen organik "undercut" bölgeler varsa, bu bölgeleri pahalı özel form takımları (lollipop cutter, t-slot vb.) yapmadan standart düz (end mill) takımlarla işleyebilmek için parçanın eğilmesi (5 eksen rotasyonu) zorunludur.
#### 3. Kusursuz Yüzey Kalitesi ve Daha Kısa Kesici Takımlar
Derin havuzlara sahip (deep cavity) 3 eksenli parçalarda, takımın o derinliğe ulaşabilmesi için tutucudan (holder) çok uzun bağlanması gerekir. Uzun bağlanan takımlar, devir arttıkça çok yüksek yanal kuvvete maruz kalır; esner (deflection) ve titrer (chatter).
Tam 5 eksen işlemede döner tabla (trunnion) ya da kafa, parçayı kesici takıma doğru yaklaştıracak ve eğecek şekilde döndüğü için operasyonlar çok daha kısa ve rijit kesici takımlarla gerçekleştirilebilir. Titreşimin sıfırlanması sayesinde hem kesim hızları doruk noktasına ulaşır hem de kalıp sektörü (mold-making) için gereken pürüzsüz "ayna" yüzeyleri elde edilir.
---
Makine Mi, Mühendislik Algoritması Mı?
Bir parçanın minimum fire, en yüksek hız ve en düşük maliyet ile üretilebilmesi için 3 eksenli mi yoksa 5 eksenli bir tezgahta mı bağlanması gerektiğine karar vermek; fikstür (bağlama) planlaması gerektiren kapsamlı bir mekanik analizdir. Takım yolu, parça formu ve eksen çarpışma (collision) analizlerini manuel olarak yapmak günler sürebilir.
Tasarımınızı (.STEP veya .IGS dosyası olarak) PartGo'ya yüklediğiniz anda; platformun arka planındaki ileri algoritma, parça tasarımınızın topolojik haritasını çıkarır. Sistem; geometrinizin "undercut" (ters açı) analizini gerçekleştir, işlem adımlarını optimize eden en verimli CNC eksen tipini sizin adınıza otomatik belirler ve saniyeler içinde DFM geri bildirimleriyle nihai maliyeti ekranınıza yansıtır. Süreç optimizasyonunu akıllı teknolojilere devrederek, tedarik zincirinizin hızını PartGo ile güvence altına alın.
