Tasarım programlarında (CAD) devasa bir çelik bloğun üzerine tek tıkla delik eklemek ve içine "M6x1, Derinlik: 50mm" yazısını iliştirmek saniyeler sürer. Ancak o saniyelik dijital kararın fabrika sahasındaki karşılığı, uygun bir takımı özel sipariş etmeyi, saatler süren döngü sürelerini (cycle-time) ve hatta parçanın son işlemde kırılan bir kılavuz yüzünden hurdaya çıkmasını tetikleyebilir.
Delik delmek (drilling) ve diş çekmek (tapping), bir CNC makinesinin yaptığı en rutun operasyonlar gibi görünse de, Üretim İçin Tasarım (DFM) prensiplerinin en çok ihlal edildiği ve maliyetlerin göz göre göre çöpe atıldığı ilk yerdir. Modern bir makine mühendisi olarak tasarımlarınızı PartGo veya herhangi bir CNC hattına göndermeden önce mutlaka dikkat etmeniz gereken 4 altın kural şunlardır:

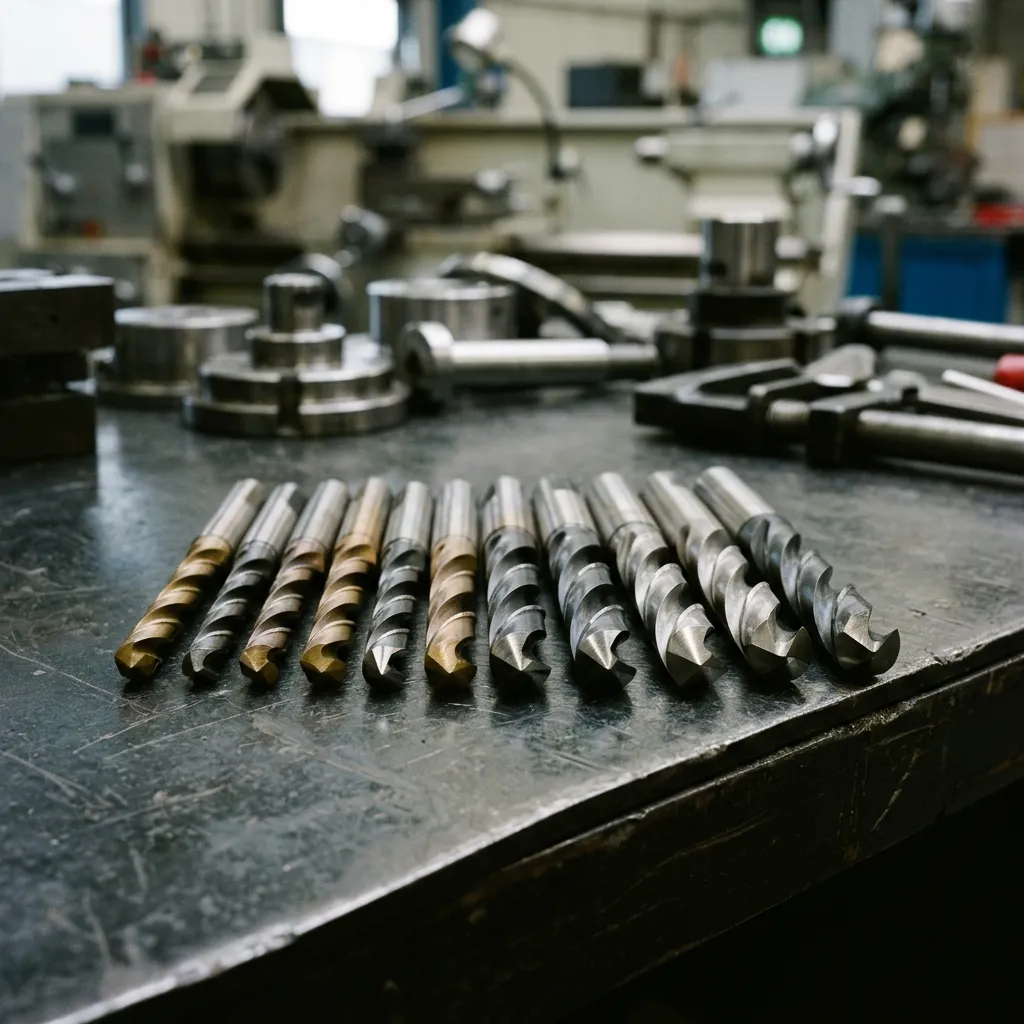

Kural 1: Standart Matkap Ölçülerine Bağlı Kalın
CAD ortamında tamamen serbestsiniz, deliğinizin çapını 6.17 mm olarak çizebilirsiniz. Ancak CNC operatörünün dolabında 6.17 mm'lik standart bir karbür matkap yelpazesi bulunmaz. Genellikle 0.1 mm arası artışlarla (6.0, 6.1, 6.2) takımlar bulunur.
Standart dışı, ara ölçülü (küsuratlı) bir delik tasarladığınızda tezgah, o deliği klasik "tek vuruşluk" dikey matkap operasyonuyla açamaz; ince uçlu bir freze (end mill) kullanarak "dairesel enterpolasyon" denilen spiral bir yörüngeyle o deliği yavaş yavaş genişletmek zorunda kalır. Bu da 5 saniyelik bir delik açma maliyetini bir anda 3 dakikaya çıkarır. Her zaman standart matkap serilerine (Tercihen metrik tamsayılar veya yaygın ölçüler) sadık kalın.
Kural 2: Altın Derinlik Oranını (L/D Ratio) Aşmayın
Derinlik ile Çap oranı (Length to Diameter - L/D), bir deliğin işlenebilirlik karnesidir.
- 1xD ile 4xD Arası: Standarttır. Çok hızlı ve güvenli delinir.
- 5xD ile 10xD Arası: Matkap talaşı atmakta zorlanır, içerde ısı birikir. "Gagalama" (Peck drilling) denilen dur-kalk işlemi başlatılır, süre uzar.
- 10xD ve Üzeri: Derin Delik Delme (Gun Drilling / Deep Hole Drilling) denilen son derece pahalı, özel takım ve içten soğutmalı (TSC) tezgahlar gerektiren risk bölgesidir.
Tasarım kuralı çok basittir: Bir delik sadece ve sadece işlevini yerine getireceği kadar derin olmalıdır. Altından ağırlık tasarrufu yapmak veya simetri olsun diye gereksiz uzunlukta derin delikler tasarlamaktan kaçının.

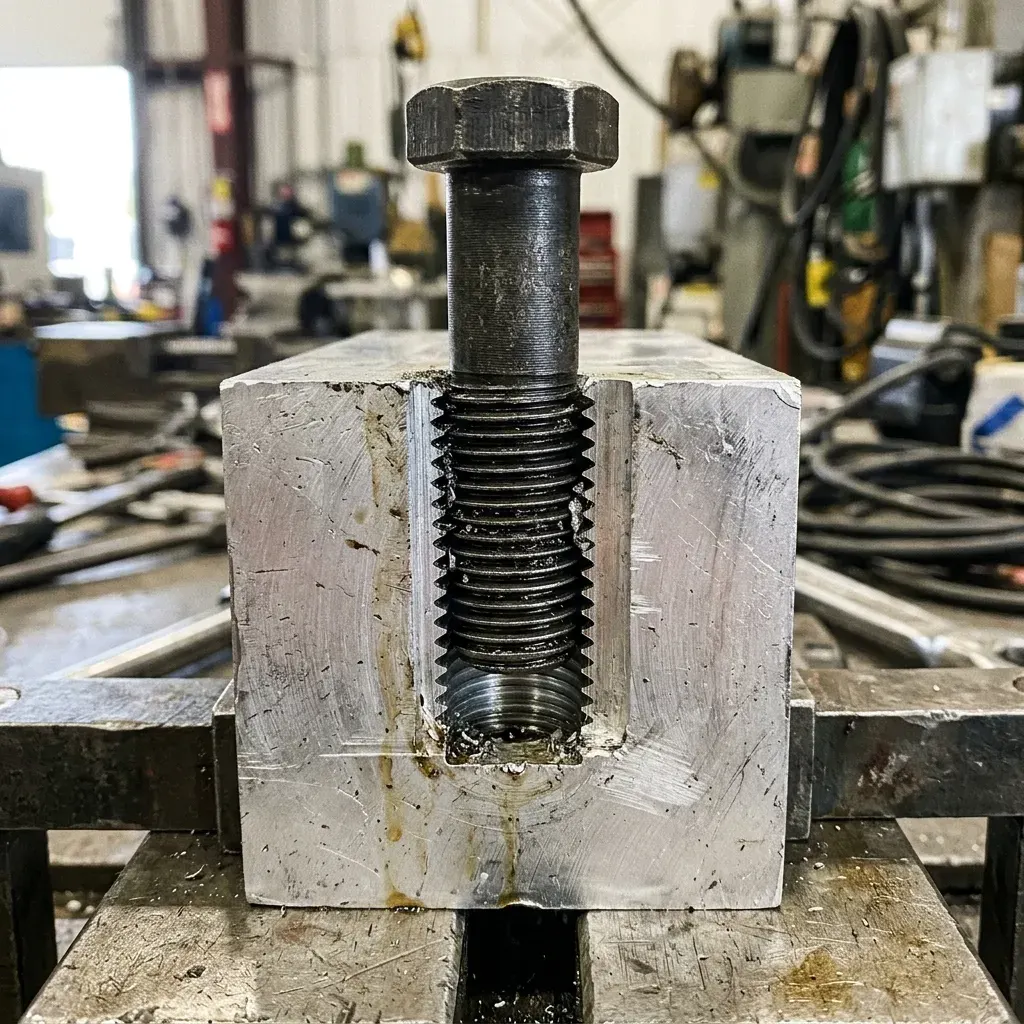

Kural 3: Kör Delik (Blind Hole) Diş Açma Fetişi
Mühendisler cıvatanın asla çıkmaması garanti olsun diye deliğin en dibine kadar kör kılavuz (thread) açmayı talep ederler. Üretimdeki en dramatik hatalardan biri budur.
Tasarımda gözden kaçan detay; bir dişli bağlantının (cıvatanın) taşıyacağı temel mukavemetin (çekme dayanımı) ilk 3 ila 4 diş adımında (pitch) gerçekleştiğidir. Deliğin içine doğru uzanan 10. veya 15. dişlerin tutunma yüküne katkısı %5'ten bile azdır. Genel kural olarak çapın 1.5 katı (1.5xD - maksimum 2xD) uzunluğunda diş derinliği cıvatayı sıyırmadan tutmak için fazlasıyla yeterlidir. Daha derin diş açmaya çalışmak sadece kılavuzun içeride talaş sıkışmasından dolayı kırılma (Takım Kırılması) ihtimalini korkutucu seviyelere çeker.
Kural 4: Kılavuz İçin Dip Yüzeyde Talaş Boşluğu Bırakın

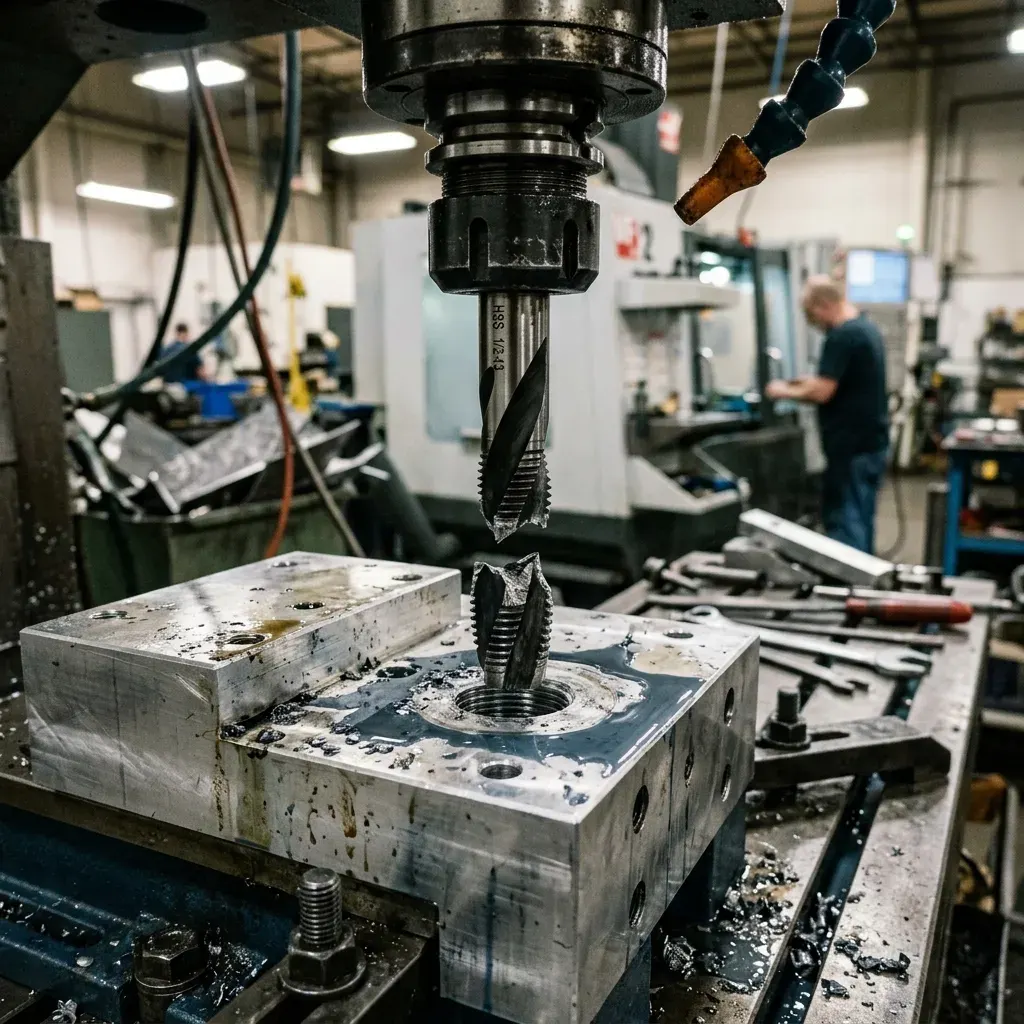

Kör deliklerde (boydan boya patlamayan delikler) bir diğer önemli efsane, deliğin bittiği yere kadar cıvata dişi açılabileceği yanılgısıdır. CNC tezgahlarındaki çekici (tapping) takımlarının uç geometrisinde dişlerin metale tutunabilmesi için yaklaşık 2 ile 3 dişlik pürüzsüz bir "öncü pah" (chamfer) kısmı bulunur.
Bu şu anlama gelir: Makine deliğin tam dibine fiziksel olarak dayansa bile, deliğin son 2-3 milimetrelik dibine teknik olarak diş (thread form) açılamaz. Kılavuz takımını kör deliğin metal dibine zorlamak takımın patlak vermesine yol açar. Tasarım yaparken diş derinliğinden sonra fuzuli (unthreaded) fazladan bir delik boşluğu (clearance) bırakmak tüm CNC atölyelerini rahatlatacak şahane bir tasarımdır.
DFM Analizinizi Tam Otomatikleştirin
Tasarımınız binlerce delik ve farklı metrik diş standartları içeriyor olabilir ve gözden kaçan ufak bir "Derin Kör Delik" bütün CNC maliyetlerinizi ikiye katlayabilir. Manuel kontrol yapmak yerine yükü akıllı yazılımlara devredin.
Sisteme CAD veya .STEP dosyanızı atın; PartGo'nun yapay zeka destekli DFM algoritması; tasarımdaki standart dışı delikleri, aşırı derin yapıları ve kör delik toleranslarını anında analiz ederek saniyeler içinde net CNC üretim fiyatlandırmanızı panelinize çıkarsın. Üretim sürecinde yaşanacak takım kırılmaları ve yeniden işlememe sürprizleriyle vakit kaybetmeden PartGo, siparişi aldıktan sonra üretim sürecini uçtan uca yöneterek toleranslı ve tam zamanında teslimat garantisi verir. Kalıntı üretim limitlerini devreden çıkaran projeleriniz için dijitalin hızıyla PartGo'dan başlayın.
