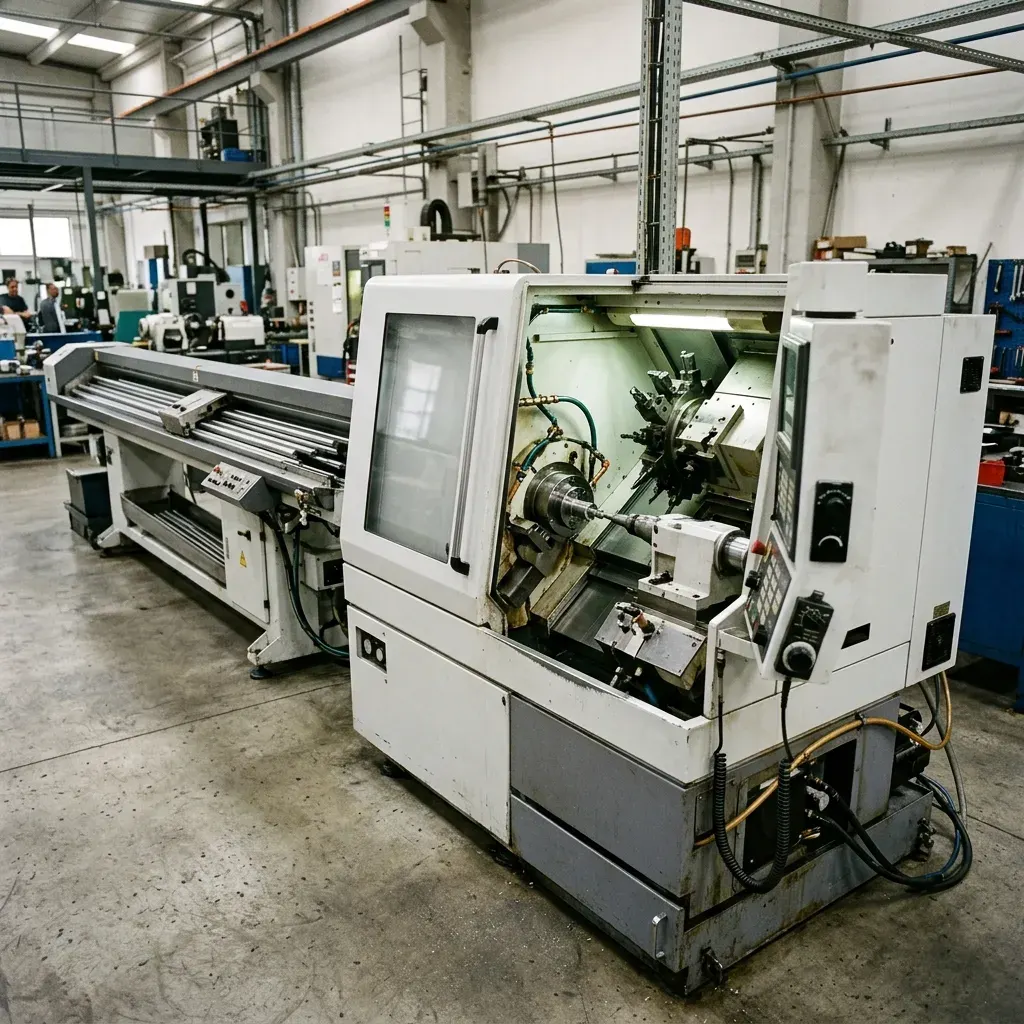

CNC Kayar Otomat (Swiss-Type Lathe) ile Saat Hassasiyetinde Parça Üretimi

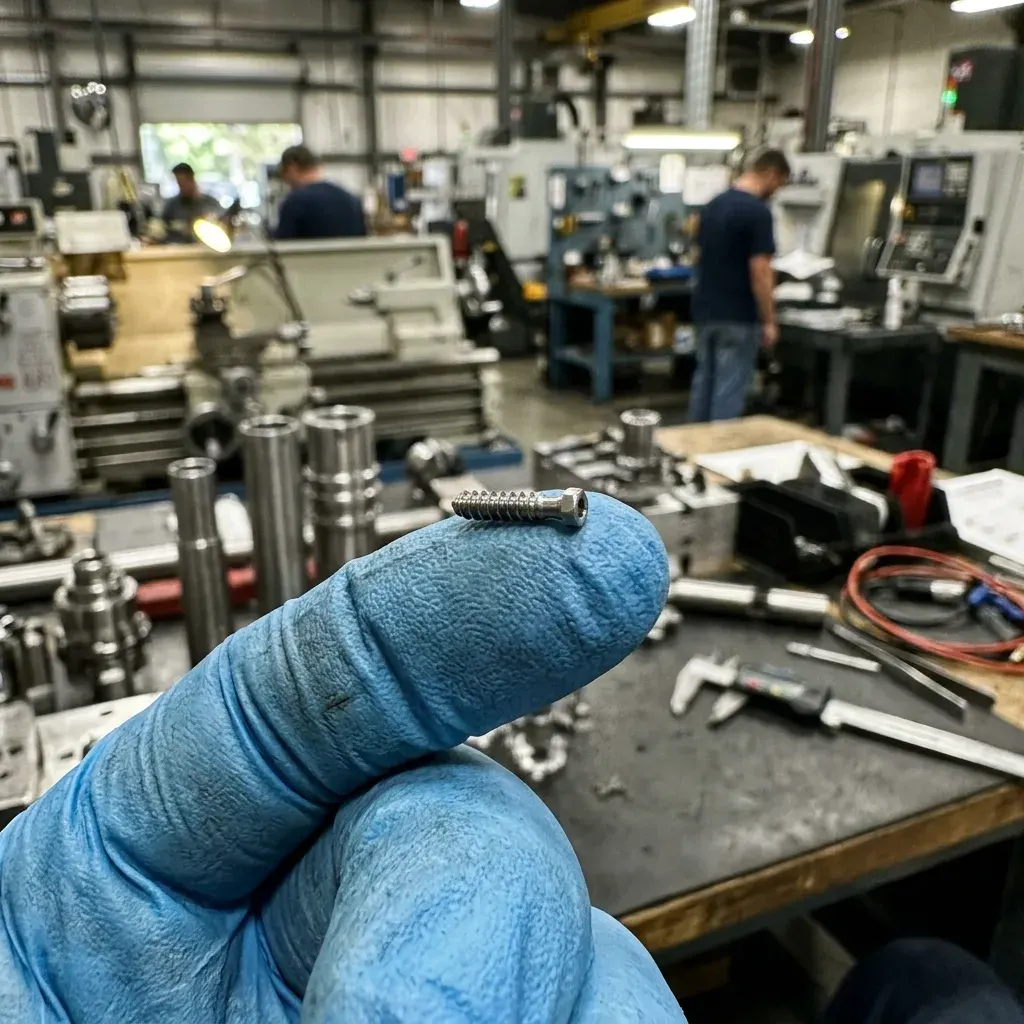

Standart bir CNC Torna tezgâhına (Lathe) kalın ve iri bir çelik kütük bağlamak oldukça kolaydır. Tezgâhın aynası çeliği sıkar, taret güçlü bir şekilde yaklaşır ve parçayı yontar. Ancak iş çapı 3 milimetre olan, bir kürdan inceliğinde fakat 50 mm uzunluğunda tıbbi bir "Titanyum vidayı" işlemeye geldiğinde fizik kuralları acımasızlaşır.

Uzunluğu çapının 5-10 katından büyük olan (Yüksek L/D Oranına sahip) silindirik parçaları klasik tornada yontmaya veya delmeye kalktığınızda; kesici ucun uyguladığı en ufak baskı parçayı büker (deflection), ince bir gitar teli gibi öttürür (chatter) ve toleransları anında hurdaya çıkarır. İşte bu "İnce ve Uzun" parçaların mikron hassasiyetindeki mutlak hâkimi; nam-ı diğer saatçilerin tezgâhı olan CNC Kayar Otomatlardır (Swiss-Type Lathes).

İlk kez 19. yüzyılda İsviçre lüks saat endüstrisi için aşırı küçük ve karmaşık dişli/pimleri üretmesi amacıyla tasarlanan bu tezgâhların ardındaki felsefe muazzam basittir: "Parçaya ne kadar baskı uygulayacaksan, onu o kadar dibinden destekle."

Klasik CNC tornalarda parça sabit döner takımlar Z ekseninde hareket ederken; Swiss-Type tezgahlarda "malzemenin (çubuğun) ta kendisi" takımlara doğru Z-ekseninde kayarak itilir.

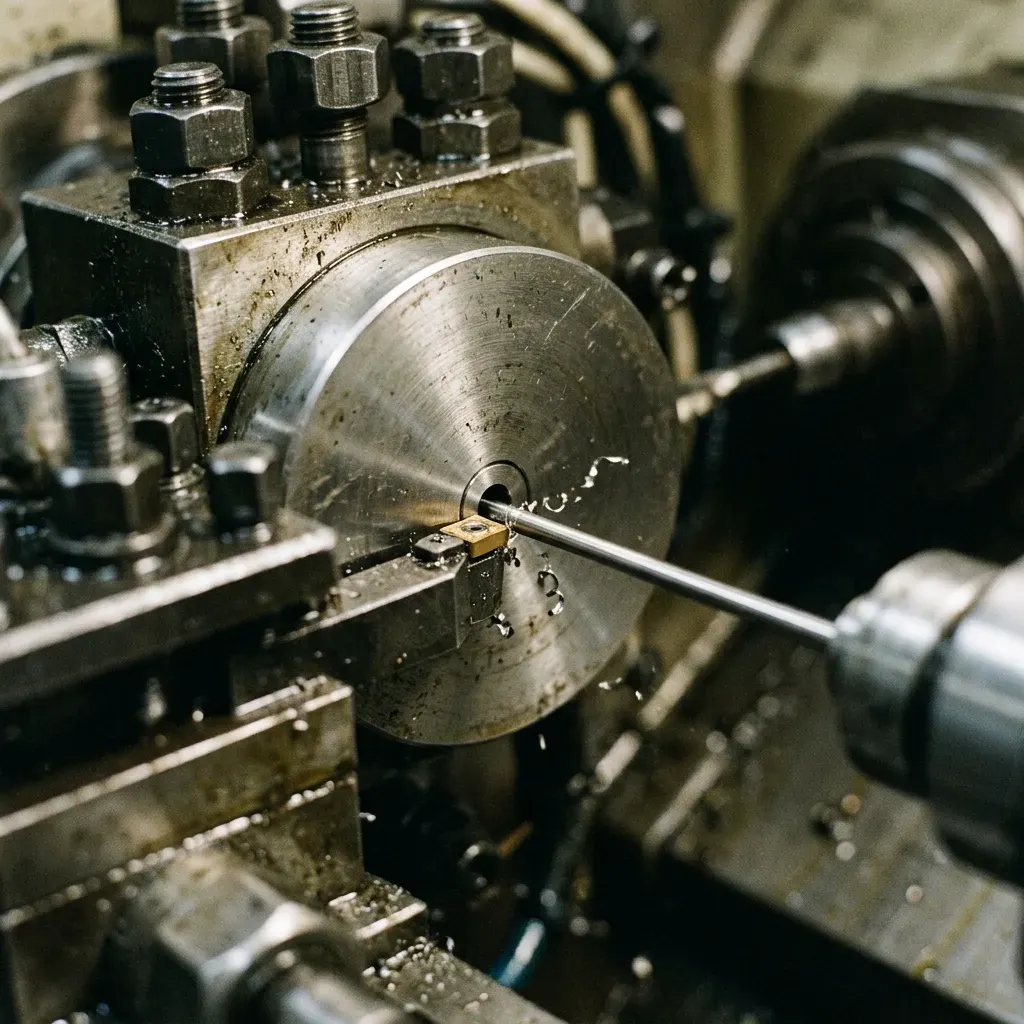

Kayar otomatların asıl büyük farkı Kılavuz Yüksük (Guide Bushing) sistemidir. İşlenecek olan uzun titanyum veya çelik çubuk, bu yüksüğün içinden sanki bir enjektörden çıkıyormuş gibi milim milim dışarı itilir.

Kesici takım, malzemenin serbest ucuna vurmak yerine tam da malzemenin yüksükten çıktığı sıfır noktasına (1 ila 2 mm kadar dibine) baskı uygular. Parçanın boyu ne kadar sonsuz uzunlukta olursa olsun, kesilen nokta her zaman mikronluk taş gibi bir yüksük tarafından desteklendiği için parça esneme (deflection) yapamaz. Bu sayede ±0.005 milimetrelik efsanevi havacılık ve medikal toleransları anında yakalanır.

Saat teknolojisiyle yetinmeyen modern CNC Swiss tornalar, üzerinde aynı anda hem tornalama (turning) hem de frezeleme (milling/canlı takım) yapabileceğiniz 10-12 eksenli birer canavara dönüşmüştür.

Eskiden kemik implantları üretilirken parça önce tornada yuvarlatılır, sonra matkaba, sonra frezeye taşınırdı. Kayar otomat makinenin o ufacık iç mekanizması içinde, parça ana aynadan dışarı sürülür sürülmez hem dönerek form kazanır, hem çapraz kanalları açılır, hem de yüzeyine poligon frezeleme yapılır.

Kayar otomatların "İnsansız Üretim (Lights-out manufacturing)" kapasitesini arşa çıkaran asıl büyü Çift Mil (Twin-Spindle) teknolojisidir. Ana mil (Main Spindle) parçanın ön yüzünü işler ve tam parçayı ana çubuktan kesip koparacakken, parçanın tezgahın dibine sıvıların içine düşmesine izin vermez.

Burada "Arkadan İşleme (Back-working)" denen efsanevi süreç başlar: Sağ taraftan yatayda yaklaşan Karşı İş Mili (Sub-Spindle), düşmek üzere olan parçayı sıkıca yakalar ve koptuktan sonra onu kendi eksenine çeker. Artık parça Sub-Spindle'ın elindedir ve tezgahın arka kısmındaki sabit takımlar, demin kopartılan ve düzleşen "arka yüzeye" delik deler veya kılavuz çeker. Parça tezgaha sadece bir kez uzun çubuk olarak girer, aylar sürecek bir üretimde her iki yüzü de işlenerek sepetlere tır tır "ikincil işleme gerek kalmadan" dökülür.

Eğer tasarladığınız 3 milimetrelik sensör muhafazaları, medikal implantlar (bone screws) veya havacılık pinleri standart bir CNC freze ustasına verilirse saatlerce bitmeyecek bir fikstür ve esneme (titreşim) çilesi yaşayabilirsiniz. Belli L/D oranını (Uzunluk/Çap) geçmiş parçaların tek doğru adresi Swiss-Type üretim hatlarıdır.

Medikal, elektronik ve savunma sanayi alanındaki son derece dar toleranslı karmaşık parçalarınızın CAD modellerini doğrudan PartGo'ya yükleyin. DFM algoritmamız uzun-ince parçanızı anında tanıyarak onu en verimli olacak Swiss-Type (Kayar Otomat) altyapısına yönlendirir. Titreşim yok, ikili tezgah maliyeti yok, otonom hız var. Operasyonel riskleri elimine eden endüstriyel "Karanlık Fabrika" (Lights-out) potansiyelini tetiklemek için mikro-parça üretimlerinize dijitalin hızıyla PartGo'dan başlayın.
