Altıköşe, Delik ve İç Radyüs Tasarımlarında CNC Sınırları

Talaşlı imalat dünyasında tasarımcılar ile CNC operatörleri arasında en sık yaşanan uyuşmazlıklar genelde ekran üzerindeki çizimlerin fiziksel dünyadaki takım sınırlarıyla çatışmasından doğar. CAD programınızda tek bir tıklamayla saniyeler içinde mükemmel bir keskin iç köşe, kare boşluk veya altıköşe (hex) cep oluşturabilirsiniz. Ancak gerçek hayatta, dönen silindirik kesici takımların geometrisi bu "mükemmelliğe" fiziksel bir sınır çizer.

Maliyetli revizyonlardan kaçınmak ve Üretilebilirlik için Tasarım (DFM) standartlarını korumak için, CNC tezgâhlarında iç detayları tasarlarken bilmeniz gereken kritik kurallar şunlardır:

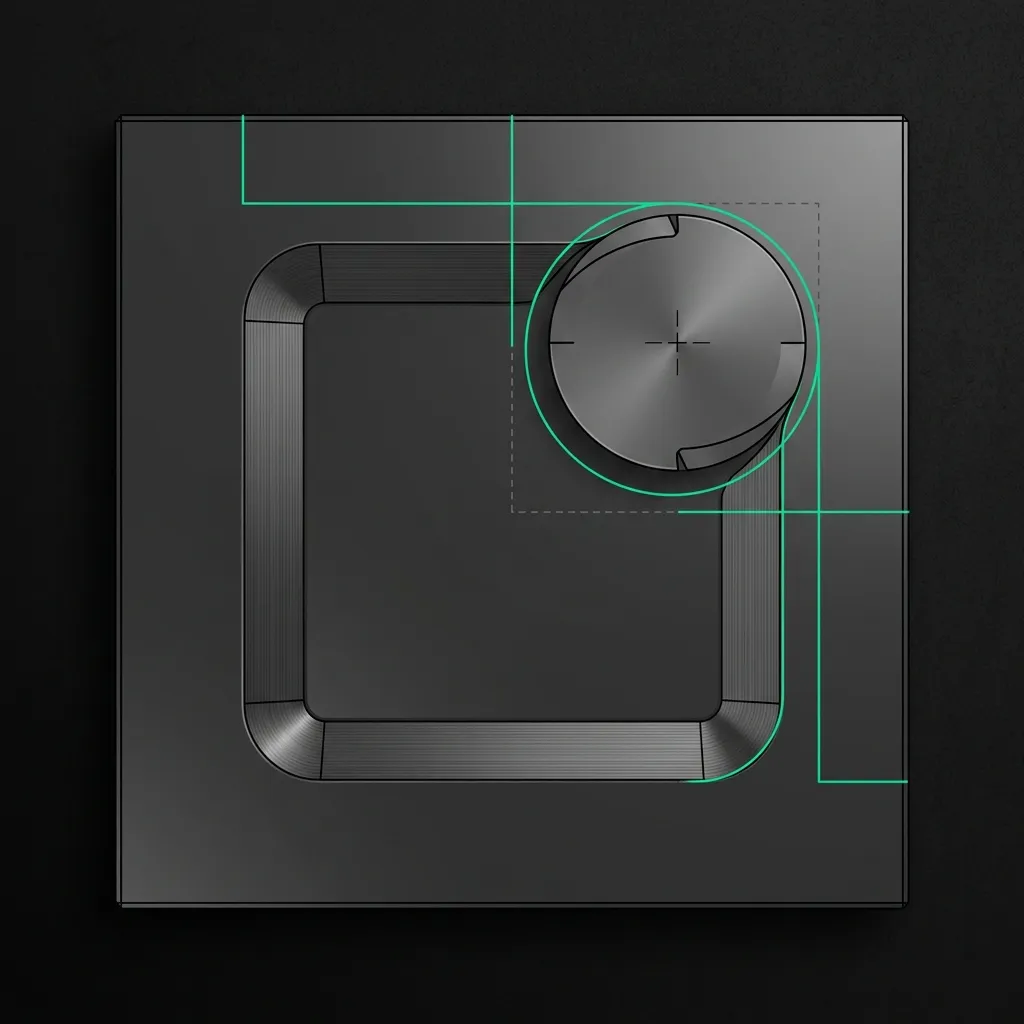

CNC freze (milling) uçları yuvarlaktır ve etraflarında hızla dönerek talaş kaldırırlar. Yuvarlak bir silindir, dönerek 90 derecelik keskin ve dik bir iç köşe bırakamaz; takımın çapına eşit bir kavis (radyüs) bırakmaya mahkumdur.

Çizim programında kenarları ve köşeleri keskin bir dikdörtgen cep tasarlayıp atölyeye gönderirseniz, tezgâh onu işlerken köşelerde ister istemez yuvarlaklıklar bırakacaktır. Bu duruma "İç Radyüs Kısıtılaması" denir. Genel DFM kuralları gereği, iç köşe radyüsünüzün derinliğinin en az 3'te 1'i (Derinlik/3) kadar geniş bir yarıçapa sahip olması, standart kalınlıktaki takımların kullanılmasını sağlar ve imalat süresini/maliyetini ciddi oranda düşürür.

Peki ya içine başka bir kare blok veya elektronik bileşen girecekse ve köşelerin kesinlikle 90 derece olması şartsa ne yapacaksınız? Yuvarlak köşeler, içine girecek dikdörtgen parçanın tam oturmasını engeller.

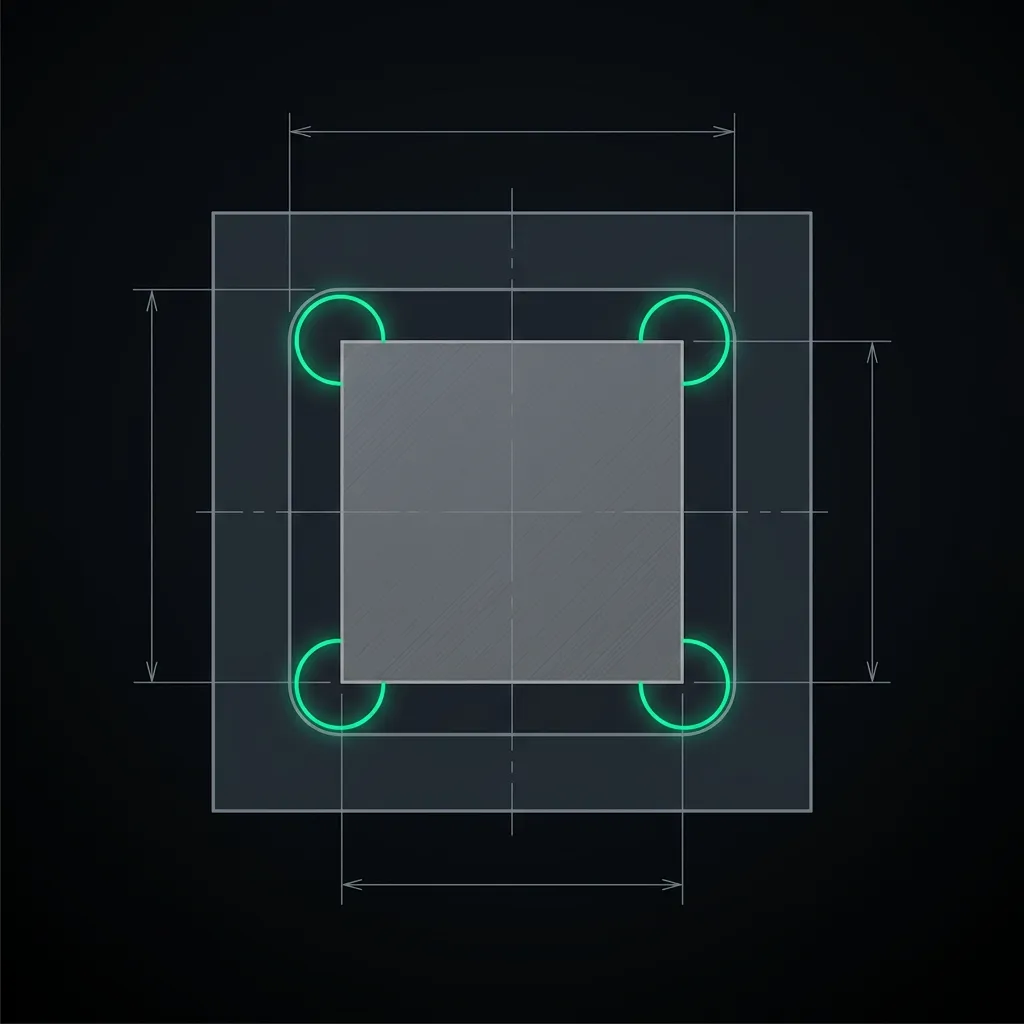

Bu gibi zorunlu montaj gerektiren durumlarda mühendislerin en sık başvurduğu numara "Dog-Bone" (Köpek Kemiği) veya T-Bone olarak bilinen köşe serbestleştirmeleridir (corner relief). Köşeleri yuvarlak bırakmak yerine, kesici takımın köşeden hafifçe dışarı taşmasına ve fazladan dairesel bir ısırık almasına izin verirsiniz. Bu sayede karenin köşesi "boşalır" ve içine oturacak köşeli parça hiçbir radyüse takılmadan yuvasına yerleşir. Estetik bir zorunluluk yoksa, bu çözüm montaj parçaları için en ideal hayat kurtarıcıdır.

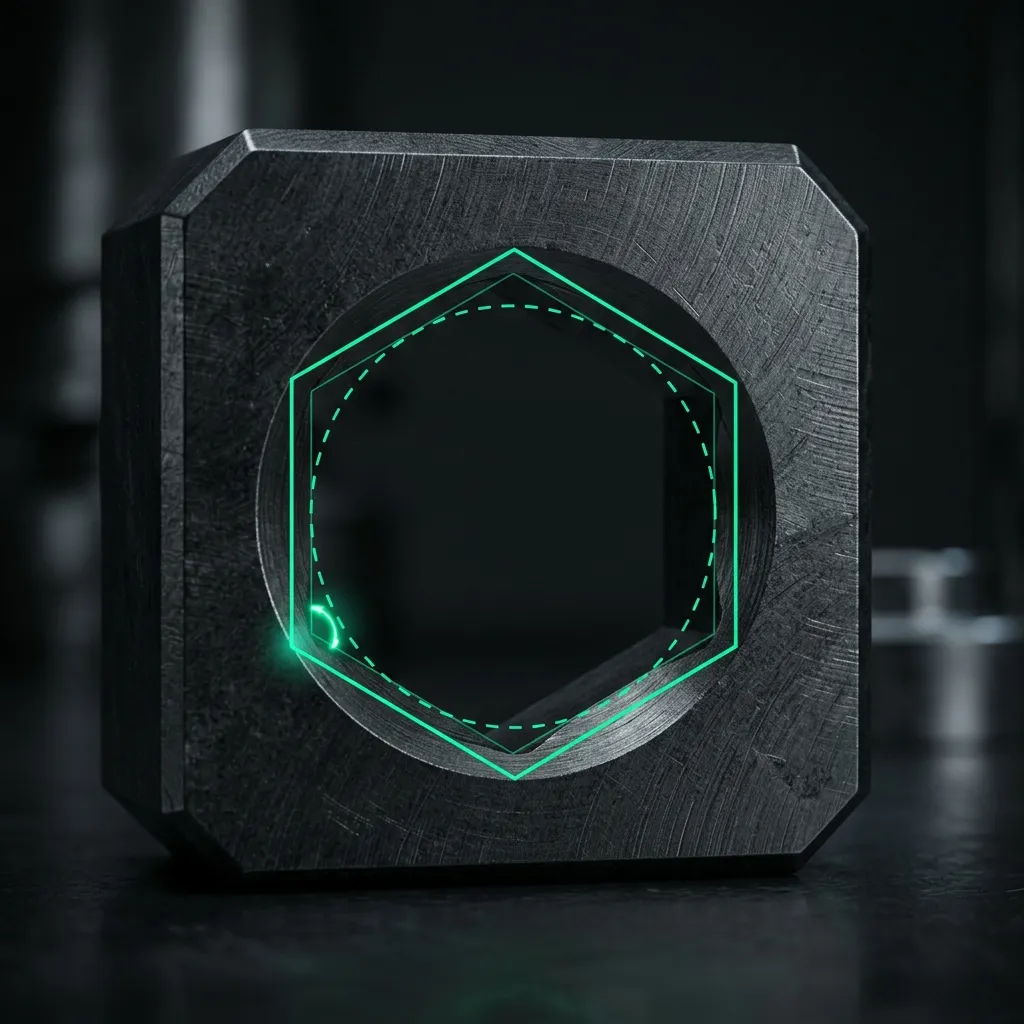

Sanayide kör bir deliğin içine kare veya altıköşe (allen/hex) yuvalar açmak mühendislik açısından büyük bir efordur. Dönen bir CNC freze ucuyla bu cepleri yontarak açamazsınız, çünkü altı adet farklı "keskin" açılı köşe vardır.

Eğer mutlaka bir civata başı veya hex şaft için yuva açmanız gerekiyorsa, üretim yöntemini tamamen değiştirmek zorundasınız demektir. Bu noktada "Broşlama" (Broaching) veya Tel Erozyon / Dalma Erozyon (EDM) yöntemleri devreye girer ki, bu teknolojiler standart frezelemeye göre çok daha yavaş, zahmetli ve pahalıdır. Eğer mümkünse, özel altıköşe cepler açmak yerine, parçanın birleşim noktalarındaki tasarımı optimize ederek bu ihtiyacı ortadan kaldırın.

Küçük köşeler demek, küçük freze ucu demektir. Ancak derin bir cep frezeleyecekseniz ve içine küçük bir uç salarsanız takım kırılır veya aşırı titreşim (chatter) yüzünden kötü bir yüzey bırakır. Derin cepler için büyük uç kullanmak zorunluyken, köşeleri de o büyüyen uca göre genişletmelisiniz. Formül basittir: R >= (H/3) + 0.5 mm. Yani 30 mm derinliğinde bir cep açacaksanız, radyüsünüz en az 10.5 mm civarında olmalıdır. Minimum radyüse ne kadar sadık kalırsanız parça o kadar ucuzlar.

Tasarımınızı standart CNC uçlarına uygun şekilde radüslendirdiğinizde montaj aşamasını hızlandırdığınız gibi üretim sürecini tamamen garanti altına alırsınız. Bu küçük DFM dokunuşları operasyon sürelerini kısaltır, pürüzsüz çalışma sağlar ve sistem verimliliğinizi kalıcı olarak artırır.
