CNC Tornalama vs. Frezeleme:
Hangi Parça Hangi Yöntemle Üretilmeli?

Talaşlı imalat dünyasında, tasarımcıların ve mühendislerin en kritik kararlarından birisi üretilecek parçanın doğru makine parkuruna yönlendirilmesidir. Bir parçayı en doğru makinede üretmek; teslimat süresini yarı yarıya düşürebilir, milimetrik tolerans hassasiyetlerini garanti altına alabilir ve üretim maliyetlerinde olağanüstü düşüşler sağlayabilir. Modern endüstride "Bilgisayarlı Sayısal Kontrol" (CNC) operasyonları temel olarak iki ana sütun etrafında şekillenir: CNC Tornalama (Turning) ve CNC Frezeleme (Milling). İkisi de metalden talaş kaldırarak nihai ürünü ortaya çıkarsa da, çalışma dinamikleri, geometrik kısıtları ve donanımsal maliyet yapıları taban tabana zıttır.

İster havacılık kalitesinde kusursuz şaftlar tasarlıyor olun, ister otomotiv endüstrisi için kompleks asimetrik motor blokları çiziyor olun; hangi yöntemin ne zaman mecbur kalınarak tercih edileceğini bilmek "Üretilebilirlik için Tasarım" (DFM) prensiplerinin mutlak temelini oluşturur. İşte tornalama ve frezeleme teknolojilerinin mekanik dünyadaki farkları ve maliyetlerinizi korumak için doğru yöntemi seçme rehberi.

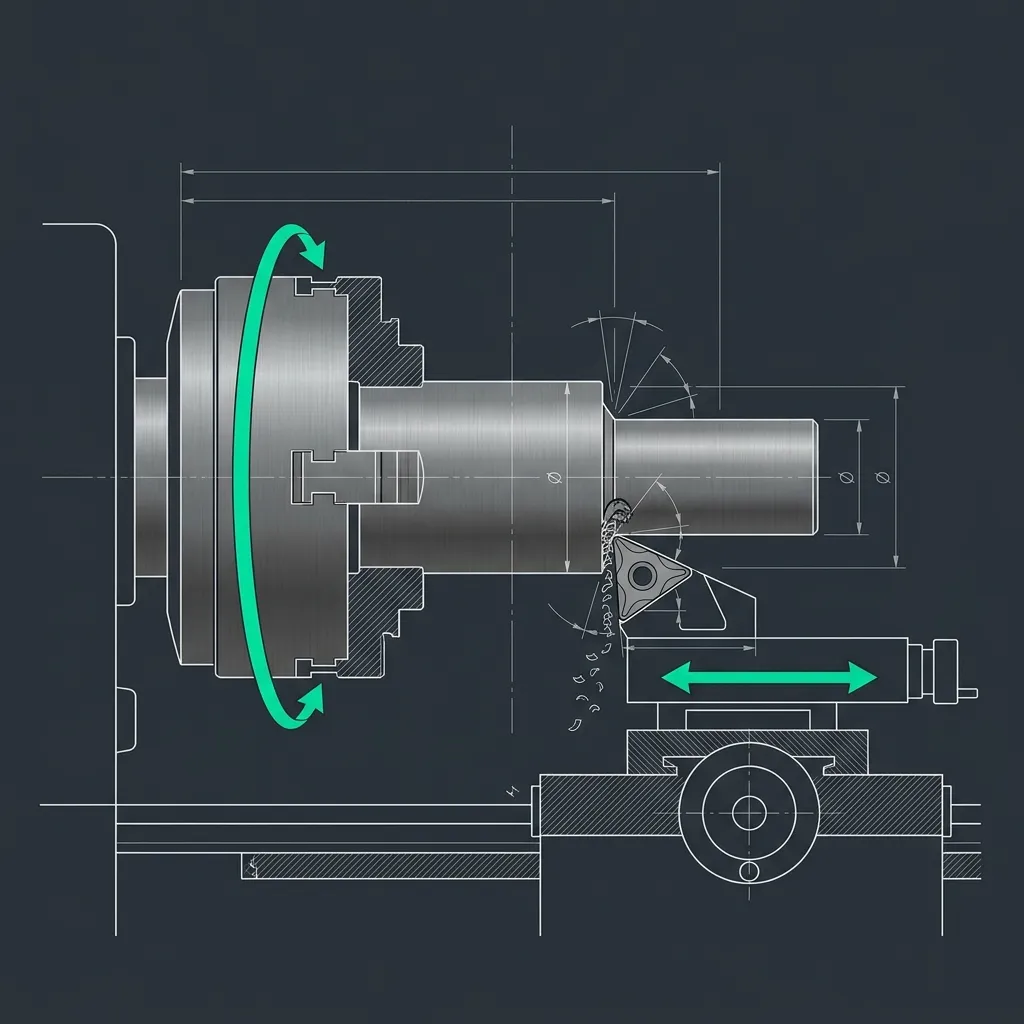

CNC Tornalama, temelde devasa bir döner aynanın (chuck) üzerine bağlanan ham malzemenin (genellikle çelik, alüminyum veya pirinç silindirik çubukların) çok yüksek devirlerde kendi ekseni etrafında döndürülmesi ve oldukça sert, sabit bir kesici takımın (insert) bu malzemeye yanal ve doğrusal yönlerden temas etmesi prensibiyle çalışır.

Mekanik Çalışma Prensibi: Tornalamada iş parçası son derece hızlı hareketlidir (rotasyon yapar), kesici takım ise sabittir (sadece X ve Z eksenlerinde doğrusal ilerler). Elmas kesici ucun (takım), hızla dönen metale yaklaşarak kesintisiz bir talaş şeridi koparması sayesinde mükemmel ve pürüzsüz bir dairesel simetri yaratılır.

Temel Kullanım Alanları: Eğer bir tasarım, ağırlık merkezine göre baştan uca dairesel kesitler barındırıyorsa; tornalama dünyadaki en mantıklı, en hızlı ve kalibrasyonu en uygun yöntemdir. Çiziminizde dümdüz şaftlar, bağlantı pimleri, tekerlek yataklamaları, diskler, silindirik burçlar ve dairesel flanşlar varsa adresiniz tartışmasız olarak takım tezgâhlarının atası sayılan torna tezgahlarıdır.

Operasyonel Maliyet Avantajı: Metal bir silindir, döner aynada binlerce devirle dönerken takım şoksuz, duraksamasız ve vuruntusuz bir biçimde metali soyarak yonttuğu için imalat süreleri inanılmaz derecede kısadır. Darbeli kesim olmadığı için takım ömrü çok uzundur ve işçilik maliyeti frezelemeye kıyasla oldukça düşüktür. Özellikle uzun dış metrik dişlerin (yiv) veya iç kılavuz dişlerinin açılması tornada saniyeler süren standart bir rutin işidir.

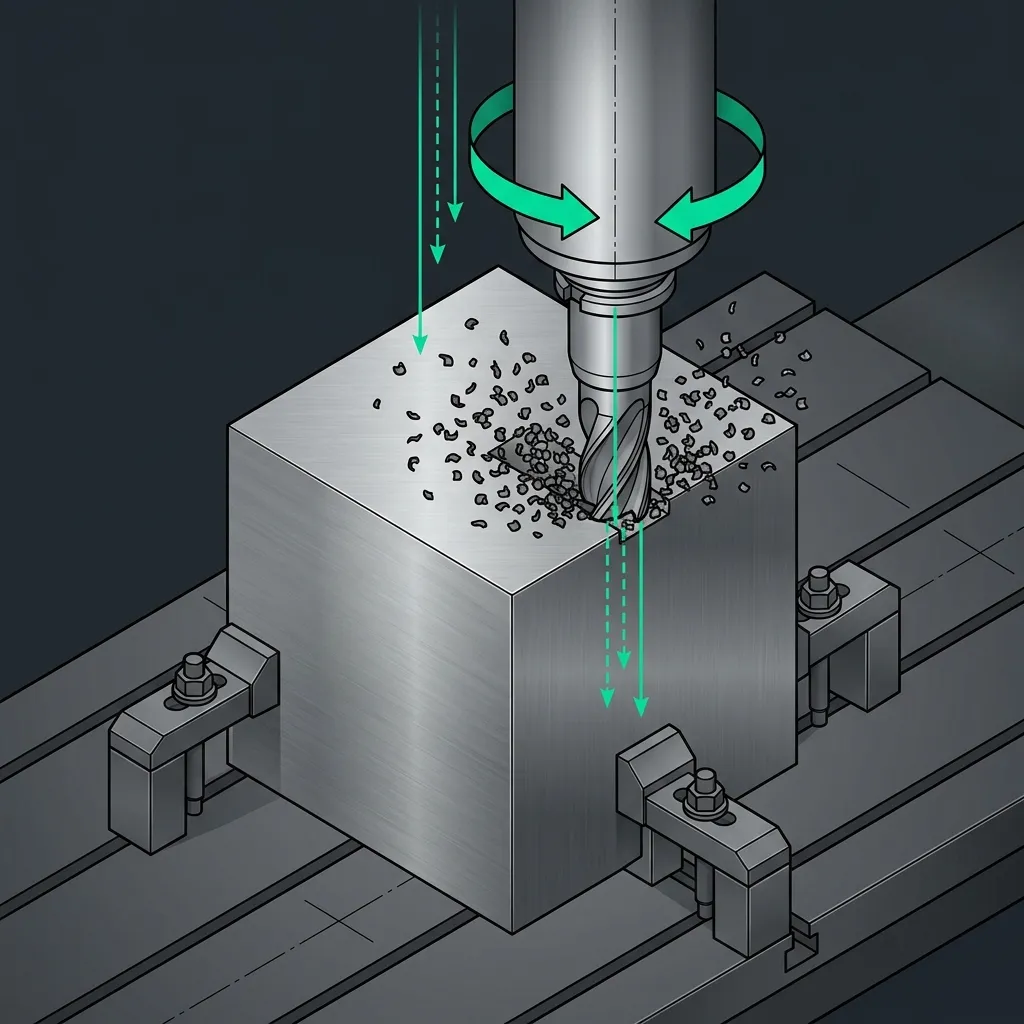

CNC Frezeleme, tornalamanın çalışma evreninin tam tersidir. Parçanın genellikle ağır bir çalışma tablasına, mengene (vise) veya özel bağlama aparatlarıyla (jig/fixture) tamamen hareketsiz olacak şekilde sabitlendiği; ve kesici takımın (freze ucunun) binlerce devirle fırıldak gibi dönerek bu sabit kütleden parça parça talaş kopardığı çok daha karmaşık bir üretim dünyasıdır. Modern 3, 4 ve 5 eksenli CNC işleme merkezleri; dönen o kesici ucu parçanın etrafında, yanal yüzeylerinde, derinliklerinde ve hatta taban boşluklarında gezdirerek bir heykeltıraş gibi akla gelebilecek hemen her açılı şekli oymaya muktedirdir.

Mekanik Çalışma Prensibi: Frezelemede işlenen metal parça sabittir, fakat o parçayı işleyen kesici fırfır takım hem inanılmaz bir hızla kendi etrafında döner hem de X, Y ve Z eksenleri doğrultusunda parçanın üzerine hücum eder.

Temel Kullanım Alanları: Prizmatik, kübik, açılı, delikli veya asimetrik parçalar tasarlıyorsanız freze merkezine mahkumsunuz demektir. Kritik motor blokları, havacılık sektörü için hafifletilmiş destek braketleri, robotik eklem parçaları, termal ısı dağıtıcısı (heatsink) özel kütükler, kare biçimli yataklamalar ve derin cepler (pocketing) frezelemenin uzmanlık menüsüdür. Kısacası eğer tasarımınız mükemmel bir silindir değilse, açılı boşaltmalara veya birbirini kesmeyen eksen dışı yüzey matrislerine sahipse bu parça CNC frezelere teslim edilecektir.

Maliyet Dinamikleri: Frezeleme tabiatı gereği tornalamadan daha yavaştır. Çünkü malzemenin içine dönerek giren bir freze ucu, metale temas ederken milyonlarca kez mikroskobik düzeyde bir "vurma" (darbeli kesim, interrupted cut) gerçekleştirir. Çeşitli cepleri, 90 derece dik köşeleri, farklı seviyelerdeki dar yarıkları işlemek operatörlük açısından daha ciddi bir parça sıfırlaması (setup) gerektirir. Sıklıkla parça tezgâhtan sökülüp çevrilir, başka bir yüzü için yeniden mengenele bağlanır. Ciddi bir CAM programlama süresi gerektirir. Ancak frezelemeden başka hiçbir alet endüstriyel tasarımlarınıza böylesi devasa bir geometrik boyutsal özgürlük sunamaz, dolayısıyla ekstradan ortaya çıkan setup maliyetleri üretimde haklı ve gerekli bir unsurdur.

Günümüz ileri B2B mühendislik hatlarında ve havacılık gibi sıfır hata toleransı aranan dünyalarda, "kesin torna parçası" veya "kesin freze parçası" ayrımı giderek kalkmaktadır. Dairesel bir şaftın üzerine yana doğru delikler delmeniz (cross-drilling), şaftın ortasına altıgen (hex) bir anahtar tutuş ağzı frezelemeniz veya silindirin yüzeyinde kavisli bir yarık açmanız gerekebilir. Eski, konvansiyonel sistemlerde bu tür parçalar tornada bir miktar işlenir, oradan sökülüp tekrar özel aparatlarla saatler harcanarak CNC freze tezgahına aktarılırdı (bu, hem astronomik bir makine/işçilik saati faturası hem de sök/tak esnasında yaşanan merkez kaçıklığı nedeniyle hurda tolerans hataları demekti).

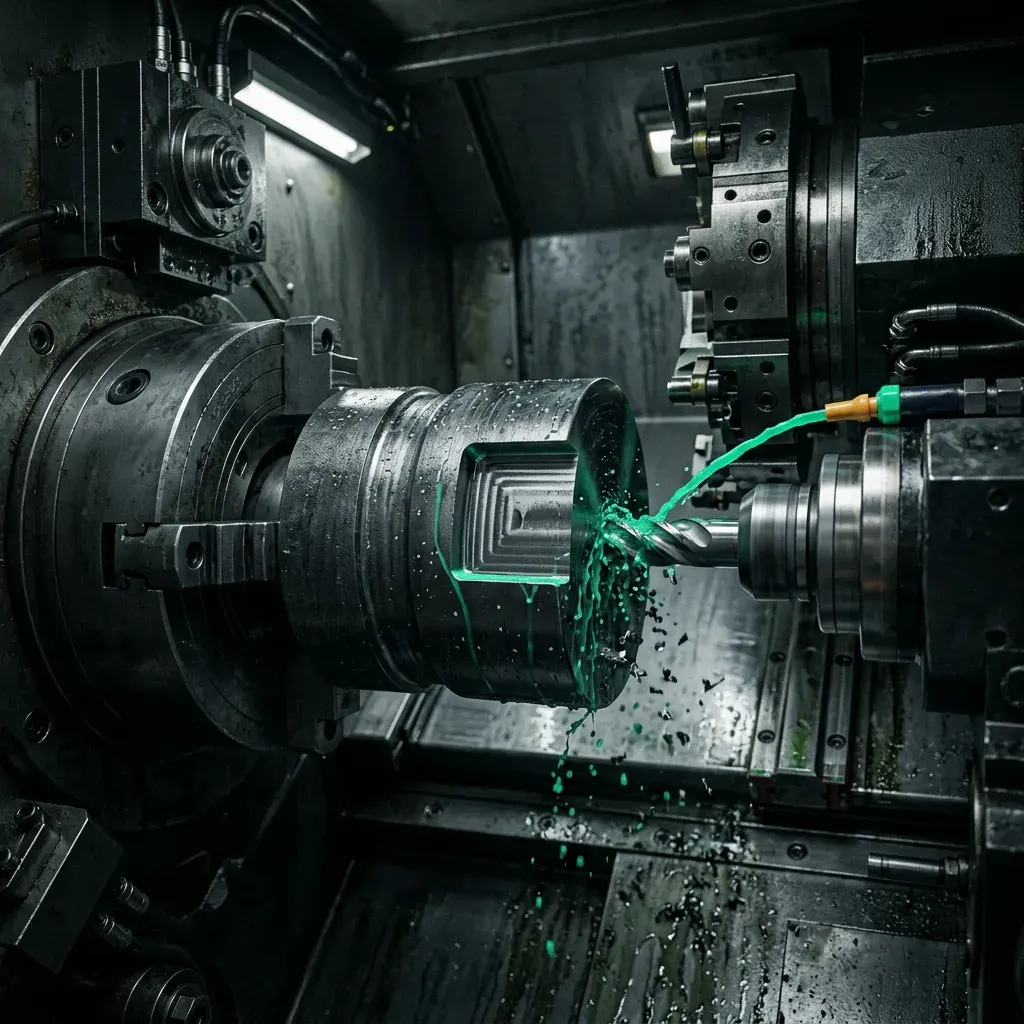

Günümüzde "Canlı Takım" (Live Tooling), "Y Eksen" ve alt ayna (Sub-Spindle) destekli modern CNC Tornalar, sektördeki adıyla Mill-Turn veya Swiss-Type makineler mevcuttur. Bu harika otomasyon harikası CNC hibrit makineler, çelik silindiri kendi ekseninde tornalayarak çevirirken, bir saniyeliğine durdurup tam o anda üzerine dik açıdan inen küçük bir döner freze ucu ile parça yüzeyine oymalar yapabilir. İki makinenin karakterini tek bir kapalı gövdede (One-Hit Machining) yaşatan bu tezgâhlar, operasyon sürelerini inanılmaz dramatik biçimde kırpar ve parçayı tezgâhtan hiç çıkarmadığı için sıfır tolerans kaymasıyla şaheserler yaratır. Kompleks medikal titanyum kemik vidaları ve askeri mühimmat yataklamaları bu karma sistemde üretilir.

Üretilebilirlik analizinde büyük resmi görmek maliyetin anahtarıdır. Şirketinizin bir projedeki makine donanım kârlılığı, o parçaları bilerek ve isteyerek CNC freze eksenlerine mi yoksa CNC torna aynalarına mı daha uygun olarak çizdiğinizle (veya mecburen çizmek zorunda kaldığınızla) doğrudan ilgilidir. Gereksiz yerlere estetik kare boşaltmalar yapmak bir parçayı zorla 5 eksen frezeye sokarken, o boşaltmaları tamamen dairesel bir profile çevirmek aynı parçanın ucuz bir CNC tornada saniyeler içinde binlerce adet basılmasına olanak sunar.
