CNC Parçalarında Yüzey Pürüzlülüğü Değerleri (Ra) Ne Anlama Gelir?

Talaşlı imalattan çıkan bir parçayı elinize aldığınızda, mükemmel işlenmiş gibi görünen o metal yüzeyin aslında mikroskobik düzeyde dağlar ve vadilerle dolu bir topoğrafya olduğunu unutmamak gerekir. Üretim dünyasında "Yüzey Kalitesi" (Surface Finish) konusuna sadece estetik bir "parlaklık" değeri olarak bakmak mühendislik açısından büyük bir tehlikedir.

Kullanılacak O-ring'lerin sızdırmazlık performansından, hareketli rulmanların sürtünme katsayısına ve hatta yüksek stres altındaki parçaların çekme/kopma ömrüne kadar birçok fonksiyon doğrudan Yüzey Pürüzlülüğü (Ra) değerlerine bağlıdır. Peki teknik resimlerde sıkça gördüğümüz bu "Ra" değeri aslında neyi ifade ediyor?

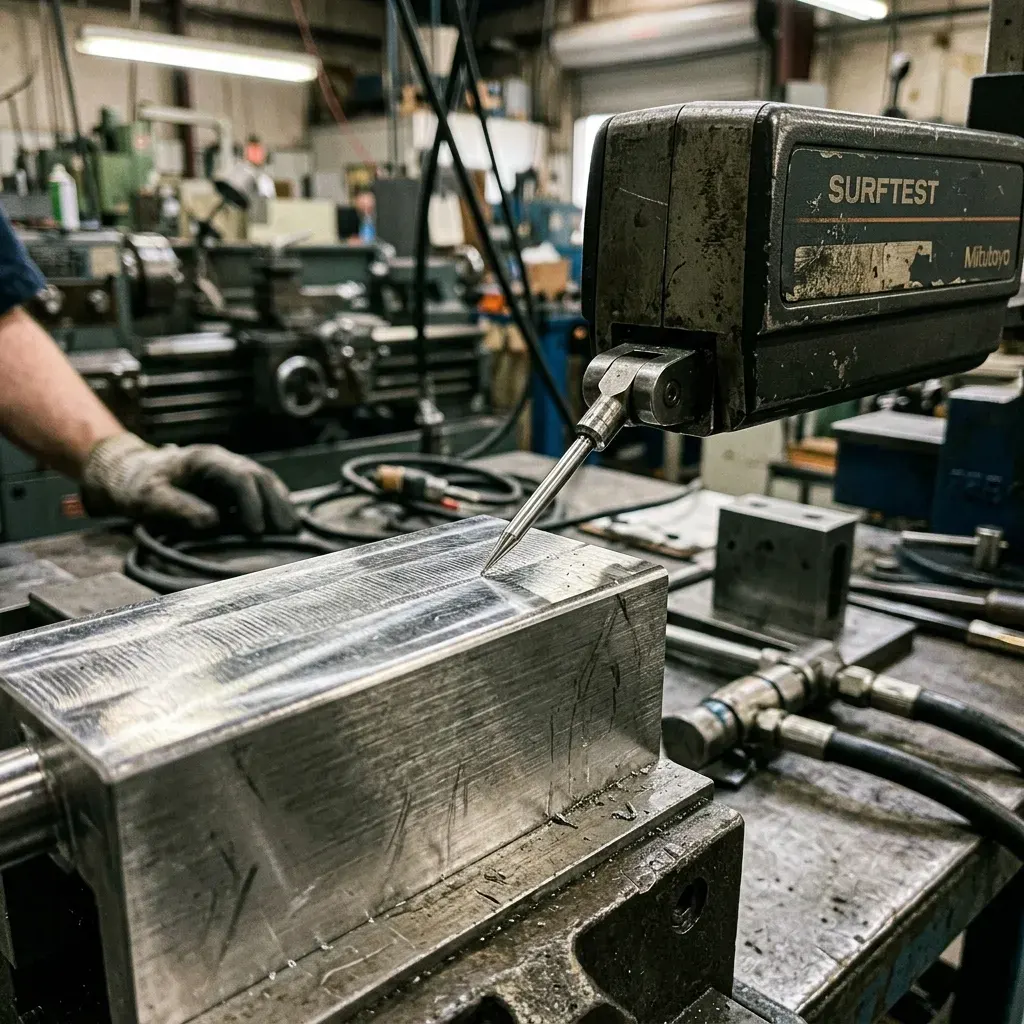

Ra (Aritmetik Ortalama Pürüzlülük); bir sensör ucu (profilometre) yüzeyi tararken, referans (ortalama) hattan çıkan mikroskobik tepelerin ve vadi derinliklerinin aritmetik ortalamasıdır. Mikrometre (µm) veya mikro inç (µin) birimleriyle ölçülür.

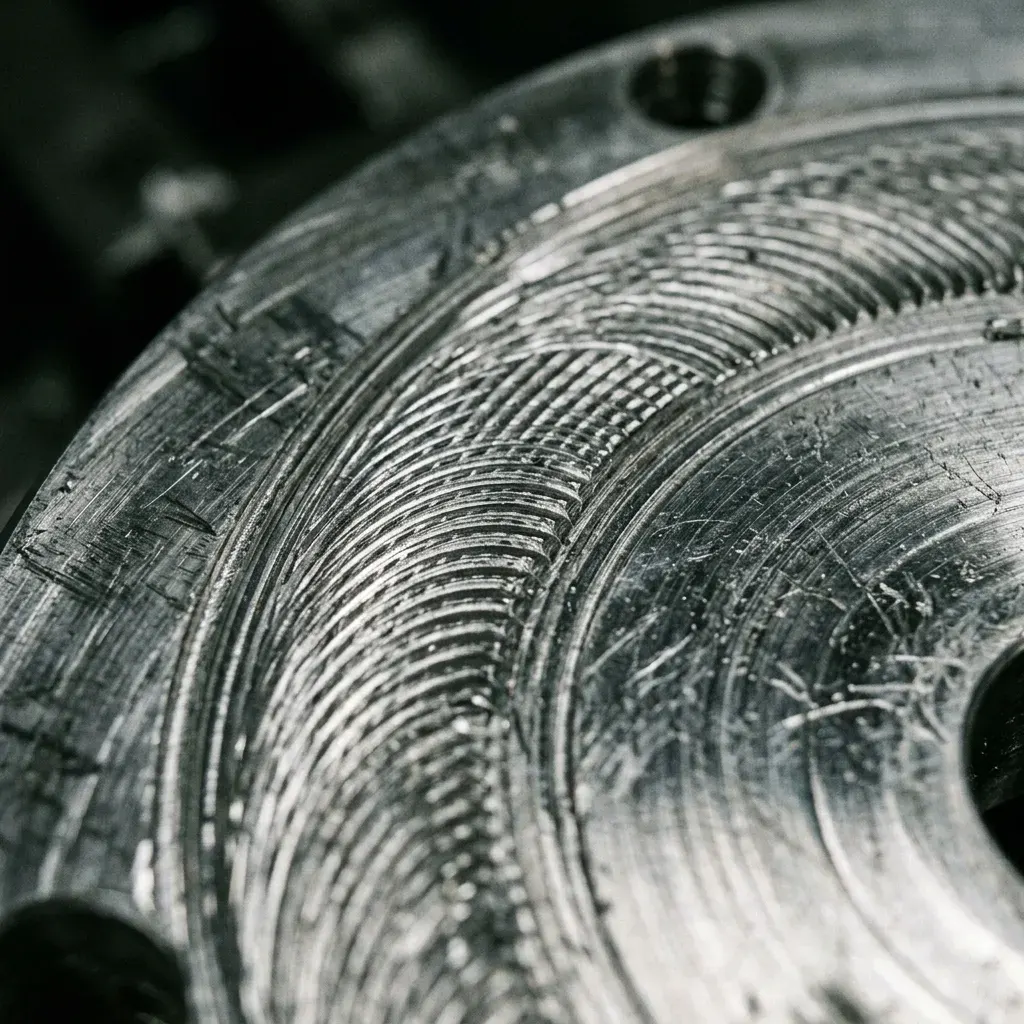

Kesici bir freze veya torna ucu metale daldığında, dönme hareketi esnasında yüzeyde kaçınılmaz olarak dairesel (veya doğrusal) birtakım yivler (tool marks) bırakır. İşte bu çiziklerin derinlik frekansı sizin ölçülebilir Ra değerinizi verir.

Mühendisler genellikle 4 farklı yüzey kalitesi standardı arasında gidip gelirler. İhtiyacınız olan sınıfı seçmek operasyonel başarının kalbidir:

• Ra 3.2 µm (125 µin) - Geleneksel CNC Standardı: Herhangi bir özel ayar yapılmadığında gelen "As-Machined" (işlendiği gibi) yüzeydir. Takım izleri tırnakla hissedilebilir. Montaj arayüzlerinde değil, şasi ve dış braketlerde kullanılır. Hızlı ve çok ekonomiktir.
• Ra 1.6 µm (63 µin) - Hassas Montaj: Endüstride "iyi kalite" olarak kabul edilir. Yüzeydeki çizikler çok daha incedir. Genel amaçlı vida geçişleri, mengene yüzeyleri ve hareket içermeyen metal-metale parçaların birleşme yüzeylerinde tercih edilir.
• Ra 0.8 µm (32 µin) - Sızdırmazlık Ciddiyeti: Bir CNC'nin optimum şartlarda bırakabileceği lüks bir kalitedir. Parlaktır, titreşim çok düşüktür. Eğer parça statik bir sıvı/gaz basınç hattındaysa ve bir O-Ring sızıntısını engelleyecekse, yüzey şartnamesi bu değerden başlamalıdır.
• Ra 0.4 µm (16 µin) ve Altı - Dinamik Sürtünme: Sadece dinamik sızdırmazlık alanları (hareketli rod keçeleri, hidrolik valf sürgüleri) ve rulman yataklamaları için geçerlidir. Çoğu zaman klasik frezelemeyle değil, ekstra taşlama (grinding) veya lepleme işlemleriyle elde edilir. Pahalıdır ve üretimi çok yavaştır.

Deneyimsiz tasarımcıların en sık düştüğü kuyu, "Daha pürüzsüz her zaman daha iyidir" zihniyetiyle teknik resimdeki tüm yüzeylere gözü kapalı "Ra 0.8" toleransı vermektir.

Tezgahta bir ürünün yüzeyini Ra 3.2'den Ra 0.8'e düşürmek için; kesici takımın ilerleme hızı (feed-rate) inanılmaz derecede yavaşlatılmalı, "Finish" (son paso) için çok minik talaşlar kaldıran ekstra bir tur daha atılmalıdır. Bu durum tezgah işgal süresini katlayarak maliyeti %200 ila %400 arasında artırabilir! Fonksiyonel olmayan dekoratif yüzeylere lüks Ra değerleri vermek tam anlamıyla para yakmaktır.

Tasarım hedeflerinize ulaşmak için sadece parçayı çizmek yetmez; milimetrik hassasiyetleri ve Ra değerlerini doğrudan CAD modelinizde anlamlandırabilen akıllı bir üretim hattına ihtiyacınız vardır. Kritik sızdırmazlık veya montaj yüzeylerine sahip parçalarınızın makineden kusursuz çıkmasını garanti altına almak, güçlü bir CNC frezeleme altyapısına bağlıdır.
