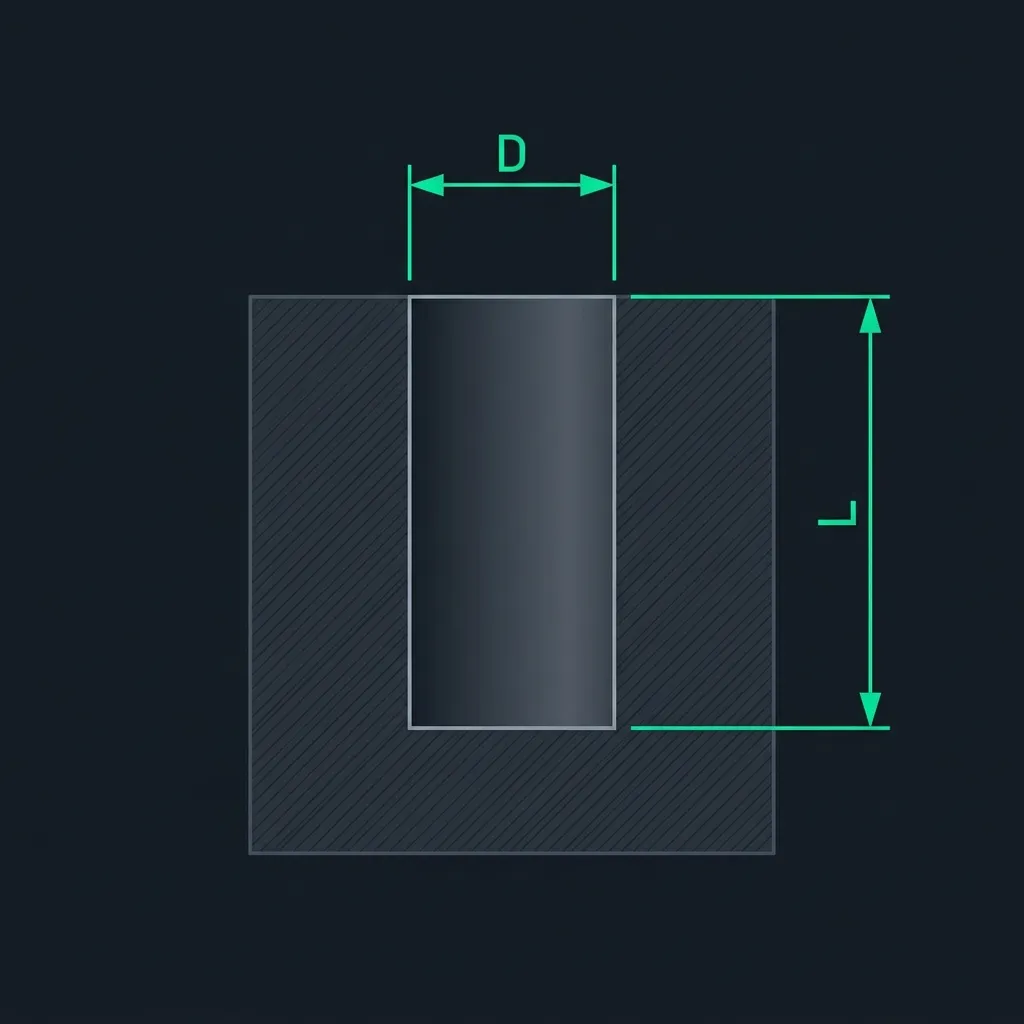

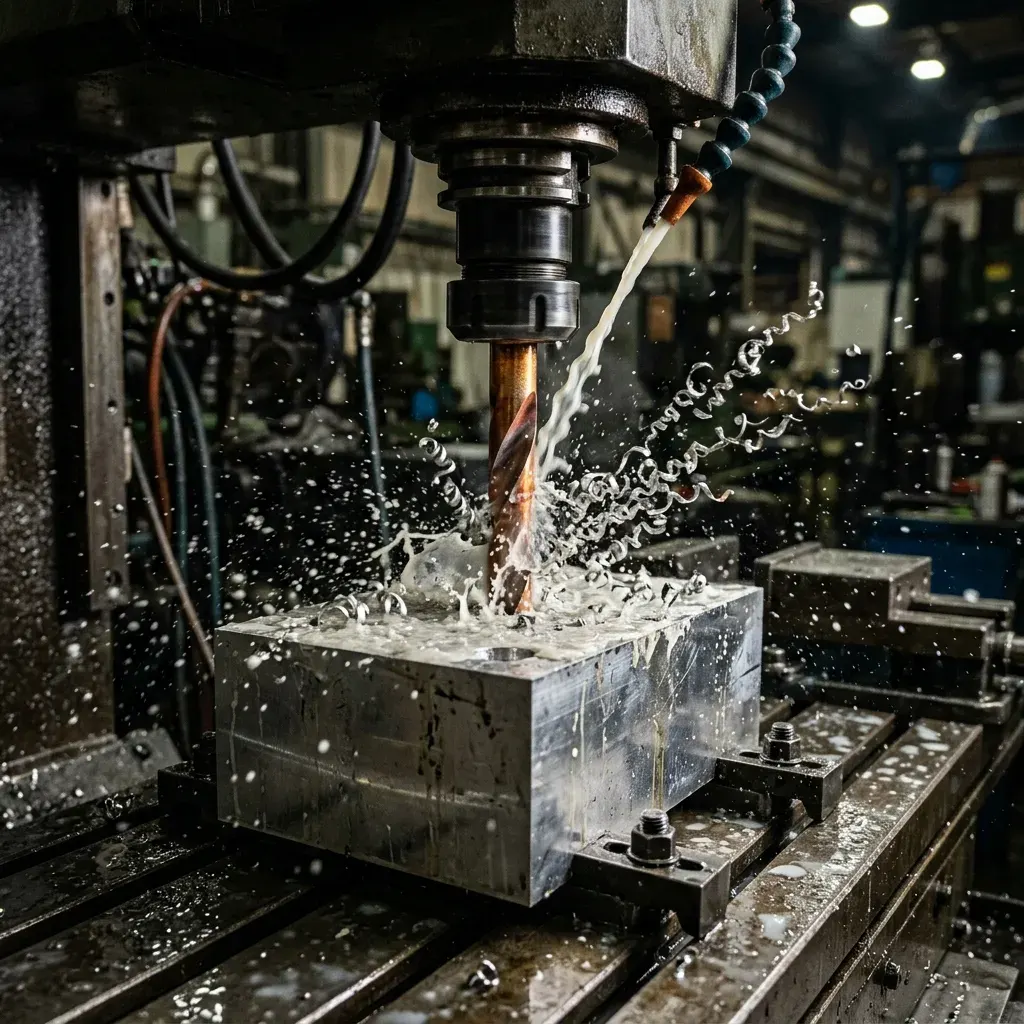

CNC işleme dünyasında bir deliğin "derin" olarak sınıflandırılması için sadece yüzeyden ne kadar aşağı indiğine bakılmaz. Önemli olan metrik, deliğin derinliğinin (L), çapına (D) olan oranıdır (L/D ratio).
Genellikle standart matkap uçları 3xD veya 5xD oranlarında sorunsuz çalışır. Ancak bu oran 10xD ve üzerini bulduğunda (örneğin 5 mm çapında, 50 mm derinliğinde bir delik) basit bir "delme" işlemi, bir anda özel keskin takımlar (gun drills), yüksek basınçlı içten soğutma sistemleri (CTS) ve özel devir/ilerleme hesapları gerektiren derin delik delme (deep hole drilling) operasyonuna dönüşür.
Eğer parçalarınızı tasarlarken bu limitleri bilmezseniz, imalat maliyetleriniz çok hızlı bir şekilde yükselebilir. İşte maliyetleri kontrol altında tutmak ve hatalı üretimleri engellemek için dikkat etmeniz gereken 4 altın DFM (Üretilebilirlik için Tasarım) kuralı.
Derinlik/Çap (L/D) Oranını Kontrol Altında Tutun
Üretim maliyetini artıran en büyük faktör talaş tahliyesinin (chip evacuation) zorlaşmasıdır. Talaş dışarı çıkamadığında sıkışır, aşırı ısınmaya ve takımın içeride kırılmasına sebep olur.
- 3xD parametresine kadar: Delikler tek seferde, oldukça hızlı ve düşük maliyetle delinir.
- 5xD - 10xD arası: Gagalamalı delme (peck drilling) gerektirir. Makine matkabı her milimetrede bir yukarı çekip talaşı boşaltmak zorunda kalır. İşlem süresi (makine saati) artar, maliyet yükselir.
- 10xD ve üzeri: Mümkün mertebe kaçınmalısınız. Zorunluysa parçanın malzeme maliyetini bile aşabilecek özel "namlu matkabı (gundrill)" operasyonlarına bütçe ayırmanız gerekir.
Kör Delikler Yerine Açık (Patlak) Delikleri Tercih Edin
Derin bir deliğin en alt noktasında hava ve soğutma sıvısının gidebileceği bir yer yoksa, talaş tahliyesi kabusa dönüşebilir. Tasarımınız elveriyorsa deliğin parçanın diğer ucundan tamamen çıkmasını (through-hole) sağlayın.

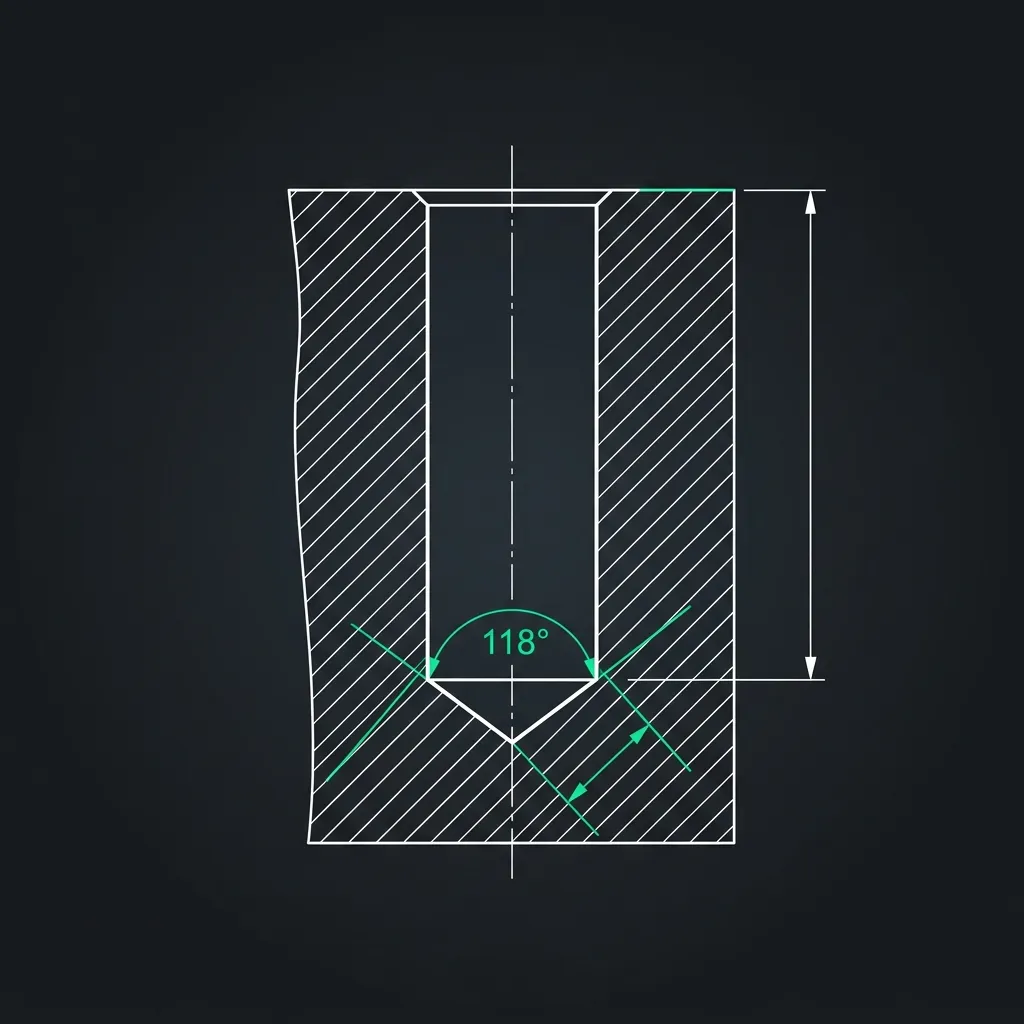

Eğer kör delik (blind hole) zorunluysa, deliğin tabanında vida dişi (kılavuz) veya hassas işleme gerektiren kısımlardan sonra matkap ucu için bir boşluk (clearance) bırakın. Mühendislik pratiği olarak, deliğin kullanışlı derinliğinin altına, matkap çapının en az %50’si kadar (118 veya 135 derecelik açıyla) fazladan derinlik ekleyin. Böylece üretici kılavuz çekerken dibe vurma korkusu yaşamaz.
Kesişen İç Deliklere Dikkat Edin

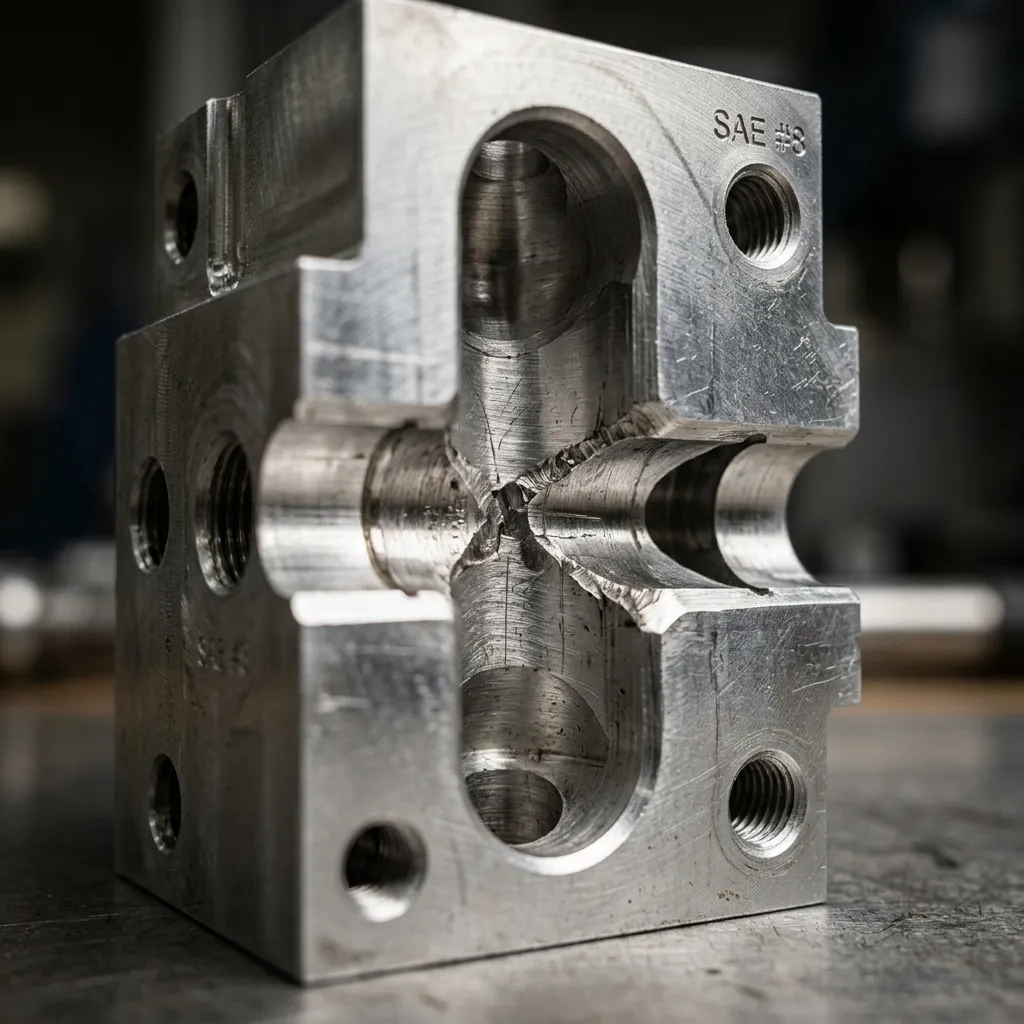

Özellikle hidrolik manifold (dağıtıcı) bloklarında sıkça gördüğümüz bir tasarımdır. Ana bir derin deliğe yanlardan başka deliklerin patlaması (cross-drilling) takımların en büyük düşmanıdır.
Dik inen matkap ucu, boşluğa denk geldiğinde bir tarafa doğru eğilme (deflection) yapar. Bu hem deliğin düzlemselliğini bozar hem de takımın anında kırılmasına yol açabilir. Mümkün olduğunda deliklerin kesişimindeki boşluklarda düzlemsel bir yüzey olmasına dikkat edin veya iç köşelerin geçişlerini "yumuşatacak" tasarım toleransları bırakın.
Standart Matkap Çaplarını Kullanın
CNC tezgahlarında genelde tam ve yarım milimetrik (2.0mm, 2.5mm, 3.0mm, 5.0mm vb.) uçlar stantard donanım olarak bulunur. Özellikle inç ölçü sisteminde yapılmış bir parçayı metrik sisteme dönüştürürken "3.17 mm" gibi spesifik çaplar hesaplanabilir.
Derin deliklerde özel çaplar kullandığınızda, üretici sizin partiniz için o spesifik takım ucundan satın almak zorundadır. Bu da sadece sizin faturanıza yansıyacak tek seferlik bir kurulum maliyeti (NRE) demektir. 5.1 mm yerine tasarımı 5.0 mm veya 5.5 mm olacak şekilde optimize edin.
