Bağlama (Fikstür / Workholding) Stratejilerinin CNC Parça Kalitesine Etkisi

Talaşlı imalatta mühendisler genellikle son teknoloji 5 eksenli CNC tezgahlarına, yüksek devirli karbon karbür takımlara ve ideal G-Code optimizasyonlarına odaklanırlar. Ancak imalat dünyasının o acımasız kuralı her zaman işler: "Bir sistemin rijitliği, ancak en zayıf halkası kadardır."

Milyon dolarlık bir tezgahınız ve en iyi kesici takımlarınız olsa bile, eğer iş parçasını tablanın üzerine yanlış, yetersiz veya dengesiz bir fikstür (workholding) ile bağladıysanız mikronluk hassasiyetlere ulaşmanız imkansızdır. Bağlama ve fikstürleme stratejisi; parçanın boyutsal toleransını, yüzey pürüzlülüğünü ve hatta hurda (fire) oranını belirleyen en sessiz ama en kritik üretim aşamasıdır.

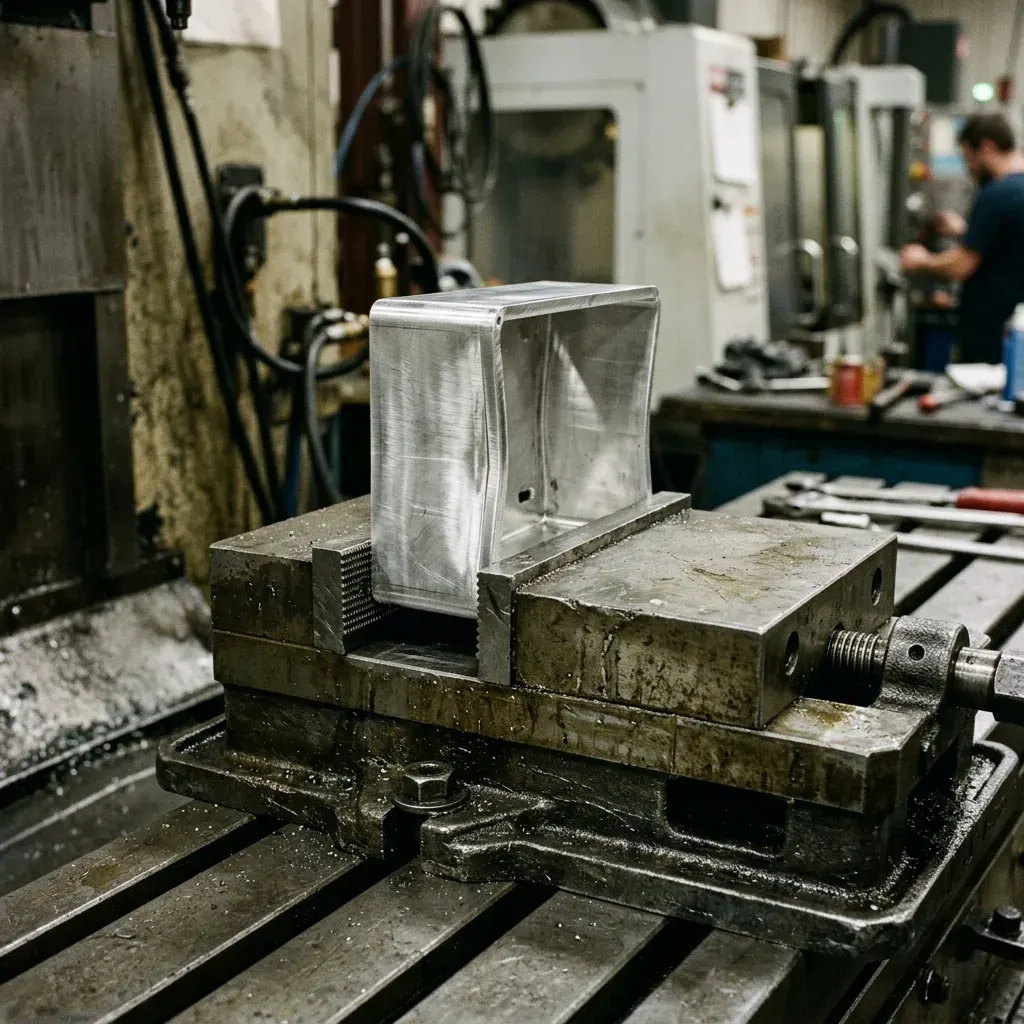

Mengene (vise) veya fikstür baskısı; iş parçasını kesme kuvvetlerine karşı sabit tutmak için mecburi bir kuvvet uygular. Ancak tasarımda ince duvarlar (thin-walls) veya karmaşık boşluklar varsa, bu statik mengene basıncı parçayı siz daha işlemeye başlamadan içe doğru prestenmiş bir şekilde esnetir.

Kesici modülü, "esnemiş" bu haliyle parçayı kesip toleransa ulaştığını sanır. Fakat işiniz bitip mengene çenelerini gevşettiğiniz anda metal "yaylanarak" (spring back effect) serbest, eski konumuna döner. Bir bakarsınız ki paralel olması gereken yüzeyler bombe yapmış, dairesel açılan yataklamalar eliptik hale gelmiş. Bu nedenle ince cidarlı parçalarda noktasal olarak aşırı kuvvet uygulamak yerine, gücü geniş yüzeylere yayan vakum tablalar veya reçine döküm (potting) gibi inovatif bağlama stratejileri şarttır.

Bağlama sistemindeki yetersiz rijitliğin anında kendini gösterdiği yer yüzey kalitesidir. İş parçasının fikstür desteklerinden çok uzağa uzandığı "overhang" bölgeleri, yüksek kesim devirlerindeki (RPM) doğal frekanslara çok duyarlıdır.

Kesici takım metalin içine girdiğinde oluşan bu mikro titreşimler (chatter - tınlama), takımın parça üzerinde zıplamasına neden olur. Sonuç olarak parçada yırtık görünümlü kaba hatlar oluşurken, yüzey (Ra) değeri istenen speklerin çok gerisinde kalır. Daha da kötüsü, oluşan bu rezonans kesici takım ucunu o an kırabilir. Bu vibrasyonu absorbe etmek için hidrolik sıkmalı çeneler veya sönümleyici döküm fikstür destekleri kullanılmalıdır.

Prizmatik kütükler standart çelik mengenelerde sıkılarak rahatça işlenir. Namun parça silindirik, asimetrik veya tamamen organik (Örn: Havacılık dövme parçaları) ise standart düz çeneler işe yaramaz; ezme ve konum kaybı yaratır.

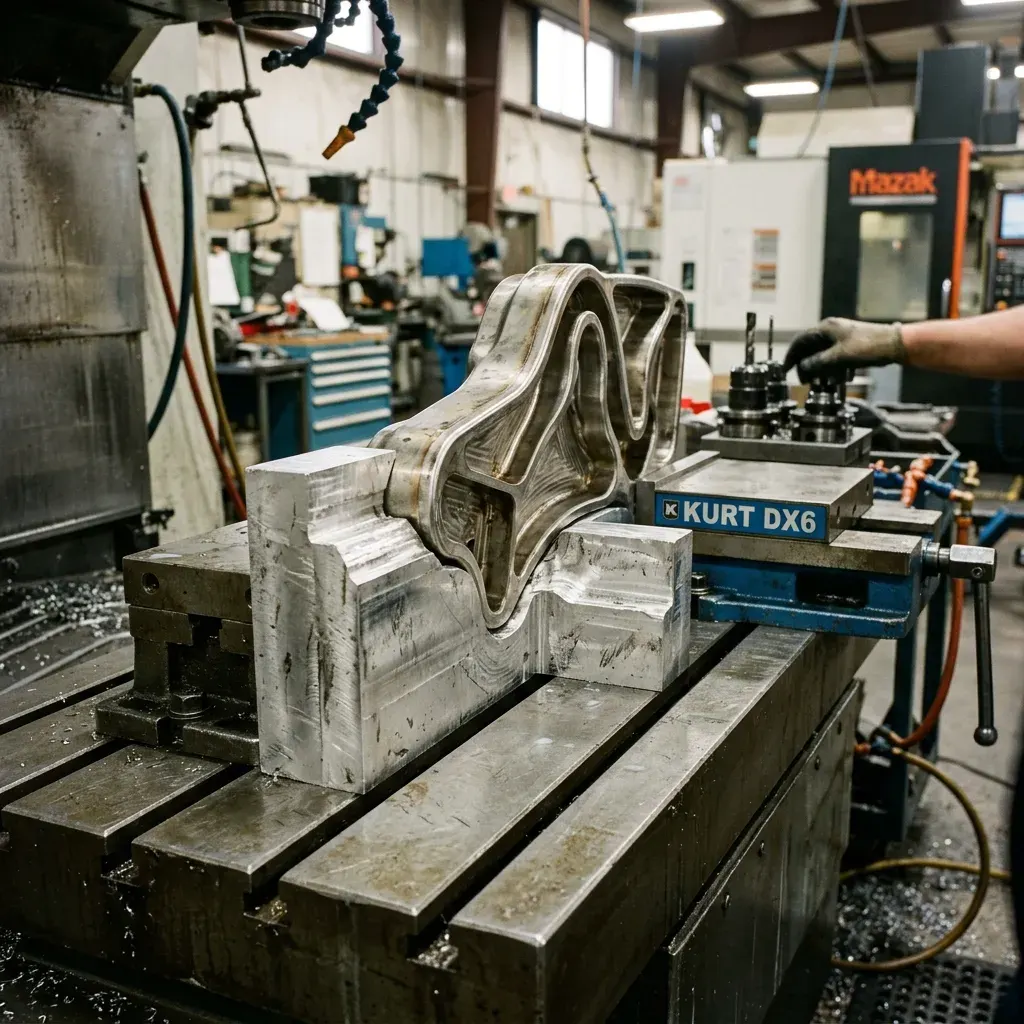

Bu durumlarda Soft Jaw (Yumuşak Çene) stratejisi çok önemlidir. Alüminyum veya çelikten işlenen bu özel çeneler, parçanın negatif izini (ters kalıbını) barındıracak şekilde doğrudan tezgah üzerinde CNC ile işlenir. Parça bu özel boşluğa adeta "geçme toleransıyla" oturur. Parçayı her taraftan mükemmel kavradığı için esnetmez, büzmez ve kesim işlemi için maksimum stabilite sağlar.

Birden çok bağlama gerektiren operasyonlardaki (refixturing) ana hata kaynağı "sıfır noktası"nı kaybetmektir. Geleneksel yöntemlerle parçayı manuel olarak sıfırlamak (mekanik kenar bulucu veya komparatör saati ile), tamamen operatörün el becerisine ve insancıl hata payına bağlıdır.

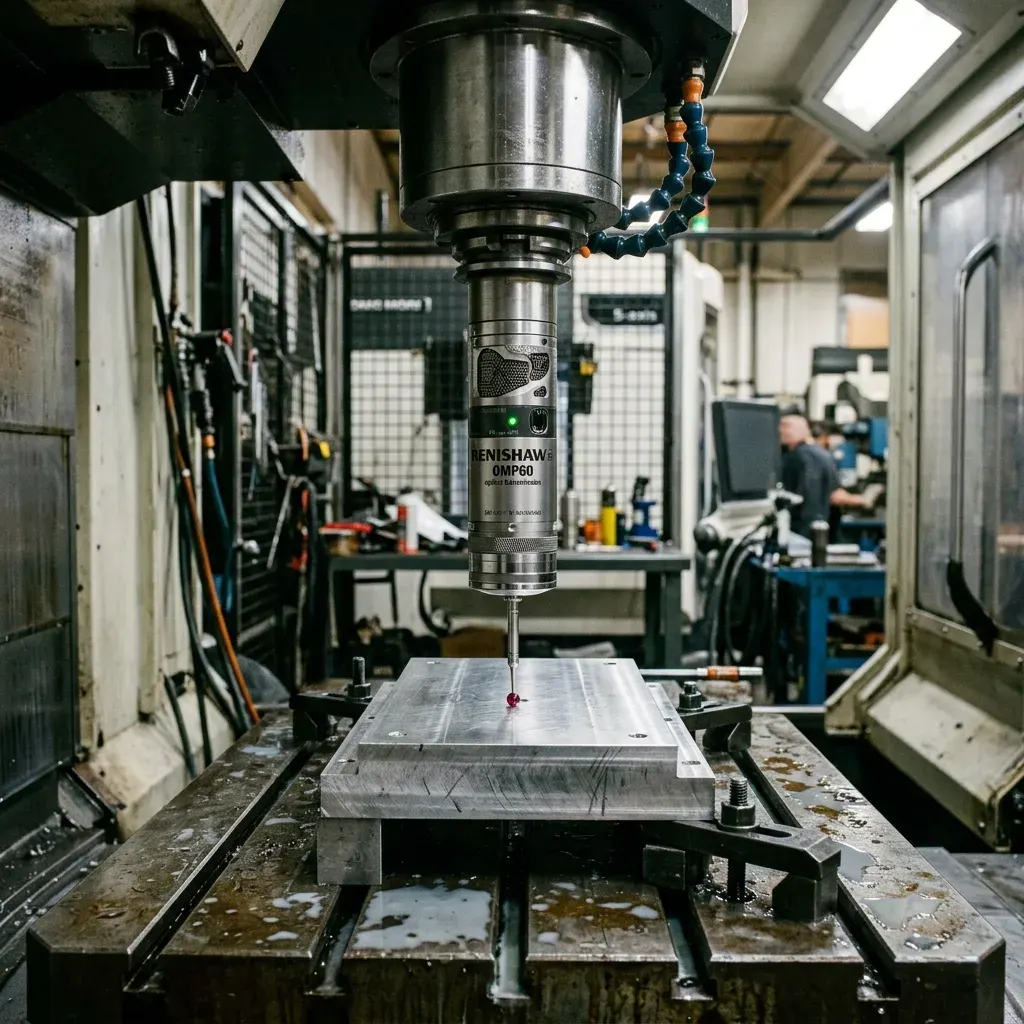

Yeni nesil CNC tezgahlarında sistematiği kurulan Hassas Uçlu Dokunmatik Problar (Örn: Yakut Uçlu Touch Probe'lar) ise, spindle'dan (iş milinden) inerek iş parçasının köşe, yüzey veya delik merkezlerine mikronluk hassasiyetle dokunur. Parçanın tam sıfır noktasını (X, Y, Z koordinatlarını) CNC kontrol sistemine saniyeler içinde otonom olarak tanımlar. Bu otomasyon; insan kaynaklı hataları sıfırladığı gibi, saatler süren manuel ayar (set-up) süreçlerini kısaltarak seri üretimde eşsiz bir parça uyumu ve tekrarlanabilirlik sunar.

İstenilen toleransın (+/- 0.05 mm) kağıt üzerinde kusursuz hesaplanmış olması yetmez. Bu parçanın nasıl sabitleneceği ve işlem sırasındaki dinamik fizibilite, kaliteli final ürününün en büyük garantisidir. Ancak klasik bir satınalma modelinde bu analizleri tarafsız olarak kontrol etmek veya denetlemek neredeyse imkansızdır.
