Talaşlı imalatta (CNC) metali yontar ve yok edersiniz. Ancak Sac Metal (Sheet Metal) dünyasında, bilgisayar ekranınızda tasarladığınız 3 boyutlu parçanın üretilebilmesi için aslında iki boyutlu düz bir "kağıt gibi" kesilip, ardından Abkant Pres (Press Brake) isimli devasa büküm makinelerinde fiziksel güçle katlanması gerekir.
Çizdiğiniz zarif bir kutu prototipini sacdan ürettirdiğinizde elinize delikleri uymayan, kenarları çarpık ve çatlamış bir hurda gelebilir. Sac metal tasarımını (DFM) masasında kazanan veya kaybeden iki kritik fizik kuralı vardır: K-Faktörü Matematiği ve Yaylanma (Springback).
Bükümün Fiziği: K-Faktörü ve Nötr Eksen
Bir metali pres bıçağı ile bükmeye başladığınızda metalin fiziksel yapısı şiddetli bir travma yaşar: Bükümün dış yüzeyine denk gelen atomlar birbirinden devasa bir güçle uzaklaşarak gerilir (uzar / tension), bükümün tam iç kısmında kalan atomlar ise ezilerek sıkışır (compression).
Ancak metalin kesiti içinde, bu korkunç deformasyon anında "ne uzayan ne de kısalan" tamamen uzunluğunu koruyan görünmez bir hat vardır. Buna Nötr Eksen (Neutral Axis) denir. K-Faktörü işte bu nötr eksenin sacın neresinden geçtiğini gösteren katsayıdır. Siz bilgisayarda bükümünüzü çizerken malzemenizin kalınlığına uygun K-Faktörü katsayısını yanlış girerseniz, oluşturduğunuz lazer "açınım (flat pattern)" hatalı çıkacak; sac katlandığında ya parçanız olması gerekenden birkaç milim uzun kalacak ya da parçanın üzerindeki vida delikleri birbirini tutmayacaktır.
Elastik Hafıza: Yaylanma (Springback)
Teoride tasarımcı, 90 derecelik bir köşe çizer ve presin de parçayı tam 90 derecede sıkıştırıp bırakmasını bekler. Ancak her madenin çelikten hafızasına kazınmış bir "Elastik Değer"i vardır.
Pres metalinizi 90 derece büküp havaya kalktığında, makinenin çenelerinden serbest kalan metal mikroskobik olarak eski düz haline geri dönmeye çalışır ve "esner". Bu can sıkıcı direnişe Yaylanma (Springback) denir. Özellikle Paslanmaz Çelik ve yüksek mukavemetli alüminyum gibi sert metallerde büküm yapan bir Abkant operatörü, parçanıza önce 92-93 derecelik (overbend) kasti bir fazla büküm sahtekarlığı yapmak zorundadır ki parça serbest kalıp geriye esnediğinde tam sizin istediğiniz 90 derecelik mükemmel gönyede durabilsin.

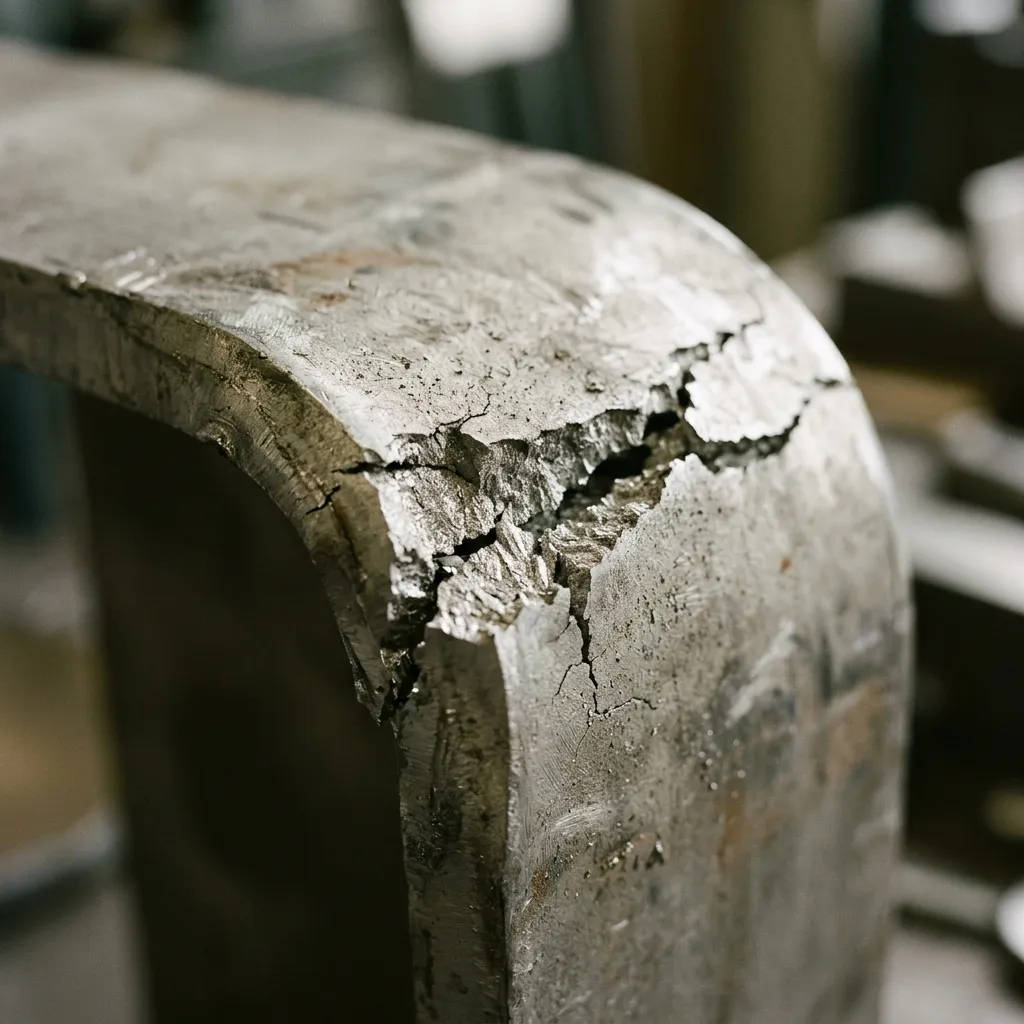

Düşmanımız: Sıfır Radyüs ve Dış Çatlama
Tasarımcıların sac metalde yaptığı en kritik ve ürünün hurdaya çıkmasına sebep olan DFM hatası şudur: Köşelere minimum büküm radyüsünü ("Bend Radius") eklememek veya radyüsü sacın kalınlığından çok küçük girmek.
Eğer 3 milimetrelik sert bir 6061 Alüminyum plakasını, bıçak gibi keskin bir kalıpla sıfır derece dönerek (radyüssüz) bükmeye zorlarsanız; metalin dış lifleri bir portakal kabuğu gibi yarılır ve Çatlama (Bending Crack) gerçekleşir. Bu noktada parça yapısal bütünlüğünü tamamen kaybeder. Altın kural şudur: Büküm radyüsü, her zaman kullandığınız sacın et kalınlığına eşit veya ondan daha büyük olmalıdır (R ≥ T).
Açınım Hesabını Sisteme Bırakın
Sac metal proje dosyalarınızda K-Faktörü, Lazer kesim payları (Kerf) ve Springback kalıp hesaplamaları yapmakla zamanınızı israf etmeyin.
3D CAD modelinizi doğrudan PartGo'ya yüklediğinizde alanında uzman zeki üretim algoritmamız; malzemenizin cinsine ve et kalınlığına göre asgari büküm radyüslerinizi DFM taramasından geçirir. Uygunsuz büküm çatlak risklerini daha üretime girmeden size raporlar ve parçalarınızın "lazer kesim + abkant büküm" rotasındaki doğru açınım operasyonlarını anlık olarak optimize ederek size saniyeler içinde net üretim maliyeti sunar. Fiziksel sorunları insan inisiyatifinden çıkartıp tek elden profesyonel operasyon altyapısıyla çözen uçtan uca sac metal üretim süreçleriniz için PartGo imalat ekosistemine katılın.
