CAD ekranında kusursuz görünen bir sac metal tasarım, fabrika zeminine indiğinde neden hurdaya çıkar? Çünkü bilgisayar sanal dünyasında metalin fiziksel davranışını simüle etmek yerine, sadece geometri çizmek son derece kolaydır. Tasarımcı "bu kenar burada bükülsün" dediğinde, yazılım itaat eder. Ancak gerçek abkant presi, metalin fizik kurallarına itaat eder.
İşte sac metal projelerinin fabrikada en sık çöktüğü, maliyeti katlayan ve teslim tarihini haftalar öteye atan 5 kritik DFM hatası.

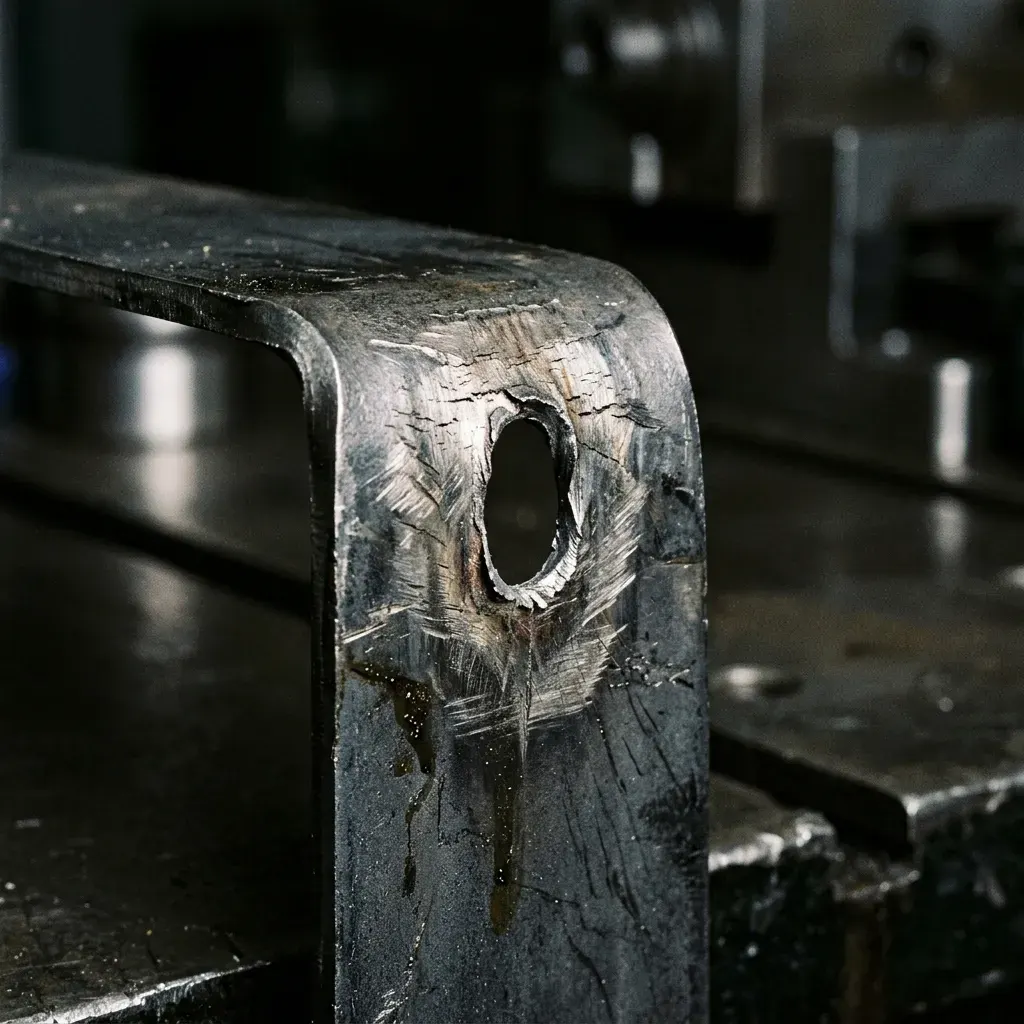

Büküm Hattına Çok Yakın Delik Açmak
Bu, sac metal tasarımının bir numaralı katilidir. Tasarımcı, parçanın büküm çizgisine çok yakın bir noktaya vida deliği veya slot açar. Abkant presi o bölgeyi büktüğünde, bükümün yarattığı gerilim dalgası deliğe ulaşır ve deliği ovalleştirir (deforme eder). Artık o deliğe M4 vida girmez.
Altın Kural: Delik merkezi ile büküm çizgisi arasındaki mesafe, en az sac kalınlığının 2 katı + büküm radyüsü (2T + R) olmalıdır. Bu mesafe korunamıyorsa, büküm hattı boyunca deliğin hizasına bir rahatlama yarığı (relief cut) açılmalıdır.
Minimum Flanş (Kenar) Yüksekliğine Uymamak
Tasarımcı, sacın kenarını çok kısa bir mesafede bükmek ister. Ancak abkant presinin üst bıçağı (punch) ve alt V-kalıbı, metalin kenarını kavrayabilmek için belirli bir minimum flanş yüksekliğine ihtiyaç duyar.
Eğer flanş yüksekliği V-kalıp açıklığının yarısından küçükse, metal kalıbın içine oturamaz ve büküm ya gerçekleşmez ya da kontrolsüz bir açıyla kayarak çıkar. Kural: Minimum flanş yüksekliği = 4 × sac kalınlığı (4T).

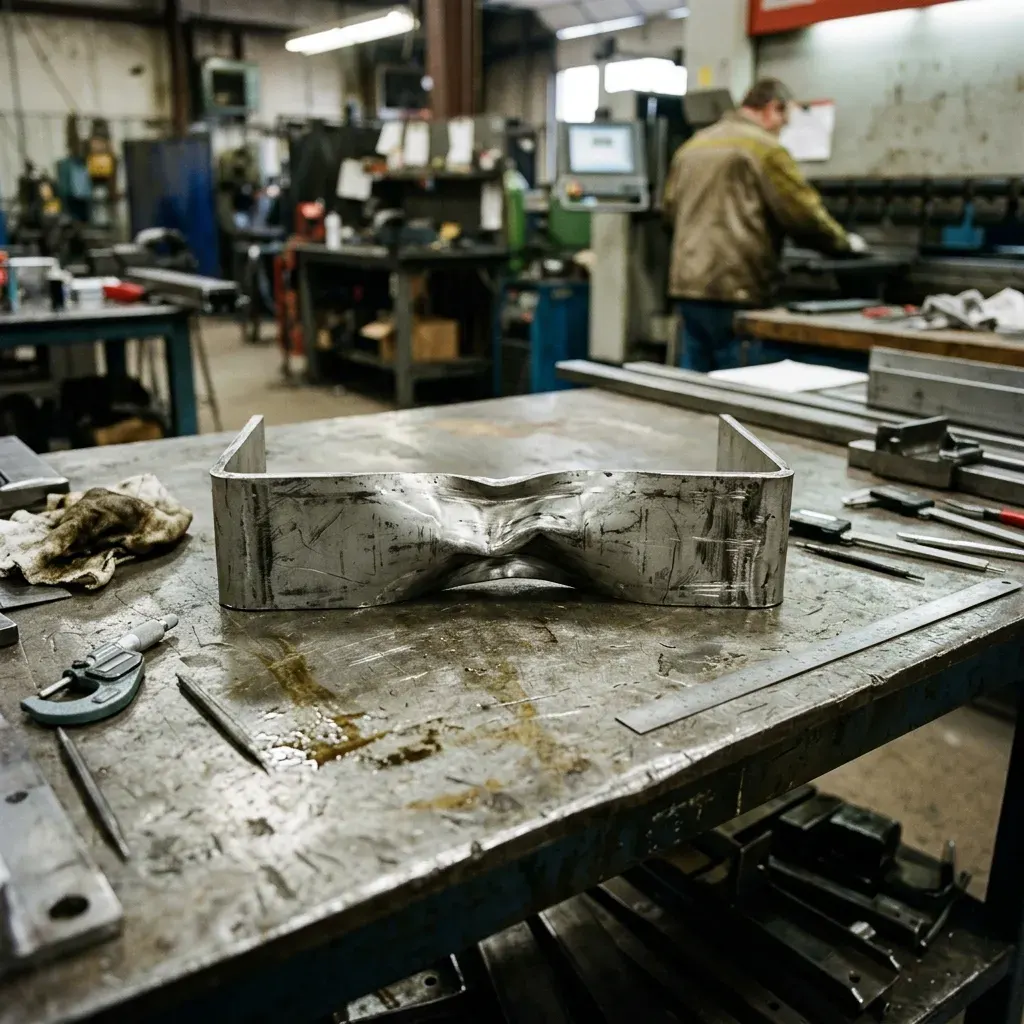

Karşılıklı Bükümler Arası Mesafeyi Hesaplamamak
Tasarımcı, bir Z profili veya U kanalı çizerken iki bükümü birbirine çok yakın konumlandırır. Fabrikada bu iki büküm sırayla yapılırken, ikinci bükümün kalıbı birinci bükümün flanşına fiziksel olarak çarpar. Tezgâh operatörü bükmek istese bile parça kalıba sığmaz.
Kural: İki paralel büküm çizgisi arasındaki minimum mesafe = sac kalınlığının 6 katı (6T) veya kullanılan V-kalıp açıklığı (die opening), hangisi büyükse.
Büküm Radyüsünü Sıfır veya Çok Küçük Vermek
32 numaralı blog yazımızda detaylica ele aldığımız bu klasik hata, hâlâ en yaygın DFM ihlalidir. CAD yazılımında köşeye 0 mm veya metalin et kalınlığından küçük bir iç büküm radyüsü girildiğinde, metalin dış lifleri gerilime dayanamaz ve çatlama (crack) oluşur.
Kural: Minimum iç büküm radyüsü ≥ sac kalınlığı (R ≥ T). Sert malzemelerde (paslanmaz çelik, yay çeliği) bu oran 2T'ye çıkar.

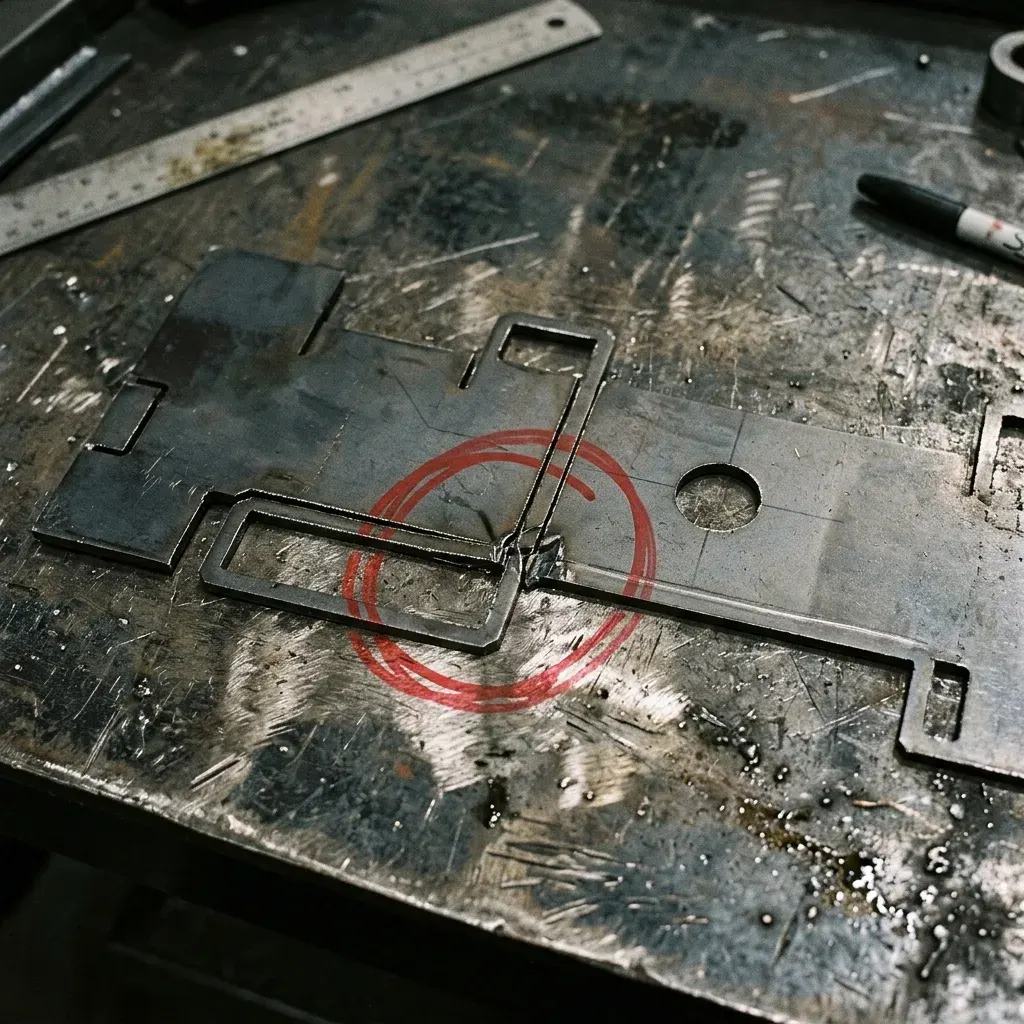

Açınım (Flat Pattern) Doğrulaması Yapmamak
Tasarımcı, 3D modelini tamamen bitirip büküm hatlarını ekledikten sonra tasarımını açınıma (flat pattern / unfold) çevirmez veya çevirip kontrol etmez. Açınım, tüm bükümler düzleştirildiğinde parçanın lazer kesim için ihtiyaç duyduğu 2D düz şeklidir.
Açınım alınmadığında veya hatalı K-Faktörü ile alındığında; flanşlar birbiriyle çakışır, delikler büküm çizgisinin üzerine düşer veya parçanın toplam boyu standart sac levhaya sığmaz. Bu hata ancak lazer kesimden sonra büküm aşamasında ortaya çıkar ve o ana kadar harcanan tüm malzeme ve işçilik çöpe gider.
DFM Hatalarını Üretime Girmeden Yakalayın
Bu 5 kritik hatanın her biri, üretim başladıktan sonra keşfedildiğinde tonlarca hurda malzeme, haftalarca gecikme ve kabaran maliyetler demektir.
3D CAD modelinizi PartGo üretim ekosistemine yüklediğiniz anda, gelişmiş DFM algoritmamız büküm radyüslerini, delik-büküm mesafelerini, flanş yüksekliklerini ve açınım bütünlüğünü otomatik olarak tarar. Üretilemez geometrileri size anında raporlar ve düzeltme önerileri sunar. Lazer kesim ve abkant büküm operasyonlarınız ancak tasarımınız %100 üretilebilir onayı aldıktan sonra başlatılır. Hurdayı, gecikmeyi ve sürpriz maliyetleri ortadan kaldırmak için projelerinizi PartGo ile başlatın.
